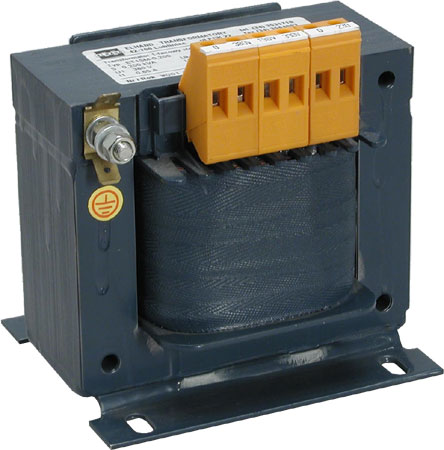

Однофазные автотрансформаторы EA1 мощностью от 0,05 дo 200 kВА

Технические данные

Исполнение: автотрансформаторы изготавливаются согласно требованиям EN 61558?1 и IEC 60726+A1
Класс изоляции: E или F
Степень защиты: IP 00
Класс защищенности: I
Частота: 50/60 Гц
Напряжение первичной ообмотки: до 1000 В
Напряжение вторичной ообмотки: до 1000 В
Токовые клеммы: токовые клеммы, кабельные клеммы либо медные шины
Крепеж: с помощью уголков на 4 винтов

Описание

Автотрансформаторы однофазные типа EA1 находят применение в схемах питания, когда допустимо отсутствие гальванической развязки между первичной и вторичной цепями, а также когда преимущества меньших массы и потерь превалируют над затратами, связанными с ограничением тока короткого замыкания.
В стандартном исполнении автотрансформаторы приспособлены к закреплению при помощи основания, приваренного к сердечнику, или при помощи прикручиваемых угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно требованиям приведенным в заказе. Токовые зажимы могут быть расположены только с одной стороны или с обеих сторон автотрансформатора.
По желанию, автотрансформаторы могут устанавливаться в кожухах со степенью защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей через сальниковые уплотнения.

Tип
Конструкционная мощность
/ Проходная мощность [kВА]
Примерные данные

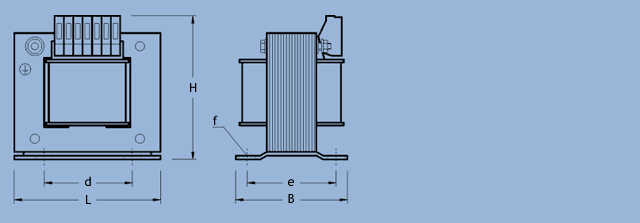

L [мм]
B [мм]
H [мм]
d [мм]
e [мм]
f [мм]
Масса [кг]
EA1
0,05 / 0,8
220V/235V
78
63
69
56
47,5
4,8 x 9
1,1
EA1
0,25 / 0,5
400V/230-220V
105
112
103
80,5
86

5,8 x 12
4,2
EA1
1 / 4
380V/500V
150
155
138
122
134
7 x 15
12,6
EA1
2,6 / 10,5
230V/210-190-170-150V
178
155
291
128
126
11 x 15
19,6
EA1
5,2 / 9,2
500V/380V
240
180
320
200
140
17 x 25
38

Примечания:
Производитель оставляет за собой право введения изменений, вытекающих из непрерывного усовершенствования предлагаемых изделий.
Таблица включает только перечень продукции.
