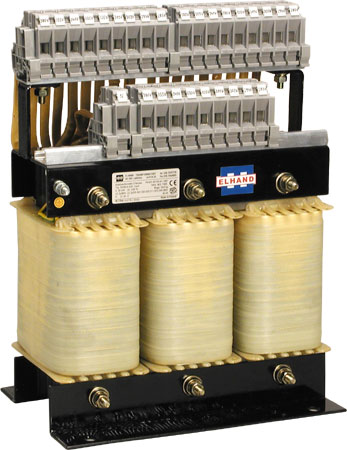

Трехфазные автотрансформаторы EA3
мощностью от 0,05 до 300 kВА
Технические данные
Исполнение: |
автотрансформаторы изготавливаются согласно требованиям EN 61558-1
и IEC 60726+A1 |
Класс изоляции: |
E или F |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы, кабельные клеммы либо медные шины |
Крепеж: |
с помощью уголков на 4 винтов |
Описание
Автотрансформаторы трехфазные типа EA3 находят применение,
кроме проч., в электроэнергетическмх системах для сопряжения сетей с
различными уровнями напряжений, в лабораторной практике, - везде, где
допустимо отсутствие гальванической развязки между первичной и вторичной
цепями, а также когда преимущества меньших массы и потерь превалируют
над затратами, связанными с ограничением тока короткого замыкания.
В стандартном исполнении автотрансформаторы приспособлены к закреплению
при помощи основания, приваренного к сердечнику, или при помощи прикручиваемых
угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно
требованиям приведенным в заказе. Токовые зажимы могут быть расположены
только с одной стороны или с обеих сторон автотрансформатора.
По желанию, автотрансформаторы могут устанавливаться в кожухах со степенью
защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей
через сальниковые уплотнения.
Tип |
Конструкционная мощность
/ Проходная мощность [kВА]
|
Примерные данные
|

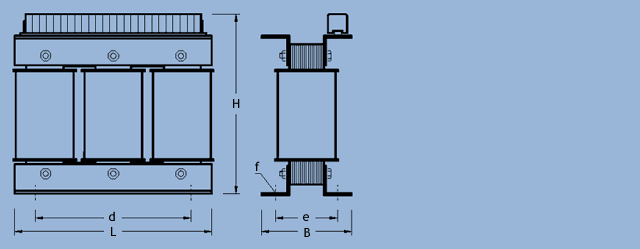

L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
EA3 |
0,05 / 01 |
3x500V/3x380V Yan0 |
100 |
46 |
82 |
80 |
31 |
5 x 8 |
0,9 |
EA3 |
2,1 / 12,3 |
3x400/343-336-329V Ya0 |
290 |
255 |
175 |
258 |
160 |
|
19 |
EA3 |
12 / 25 |
3x380V/3x200V Yan0 |
420 |
225 |
415 |
370 |
182 |
11 x 15 |
94 |
EA3 |
30 / 70 |
3x380V/3x220V Yan0 |
480 |
375 |
475 |
430 |
220 |
11 x 15 |
159 |
EA3 |
180 / 360 |
3x1000V/3x500V Yan0 |
870 |
430 |
765 |
560 |
770 |
17 x 25 |
734 |
Примечания:
Производитель оставляет за собой право введения изменений, вытекающих
из непрерывного усовершенствования предлагаемых изделий.
Таблица включает только перечень продукции.
|
