Сглаживающие дроссели
ED1W
Технические данные
Исполнение |
Дроссели изготавливаются согласно стан - дартов PN-EN 60289 или
PN-EN 61558-2-20 |
Степень защиты |
ИП00 |
Класс изоляции |
T40E (исп. A и C), T40F (исп. D) |
Частота |
300 Гц |
Пульсации |
<= 10% |
Ном. напряжение |
до 750 В |
Токовые клеммы
|
винтовые зажимы или кабельн.наконечн |
Крепеж |
при помощи крепёжных уголков |
Описание

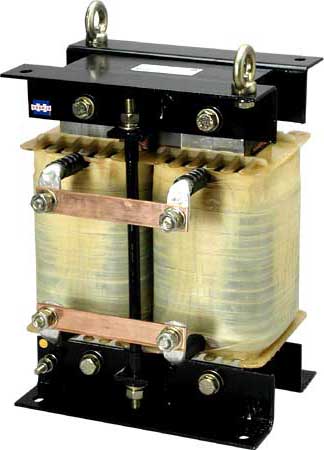

Сглаживающие дроссели ED1W применяются обычно в выходных
контурах выпрямителей, где обеспечивают значительное ограничение пульсаций
выпрямленного тока. На практике часто к сглаживающим дросселям подключают
конденсаторы, образуя LC-фильтры.
В нижеприведенной таблице указаны лишь примерные параметры некоторых
из производимых дросселей. По предварительному согласованию возможно
исполнение дросселей с иными параметрами, отличными от приведенных
в таблице.
Тип дросселя |
Частота. [Гц] |
Индукт. [мГн] |
Ток [A] |
L
[мм] |
B
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
f
[мм] |
Масса
[кг] |
Исполнение |
ED1W- 100/5 |
300 |
100 |
5 |
150 |
124 |
143 |
122 |
105 |
7x13 |
9,3 |
A |
ED1W- 200/5 |
300 |
200 |
5 |
150 |
150 |
144 |
122 |
130 |
7x13 |
13,5 |
A |
ED1W- 10/20 |
300 |
10 |
20 |
150 |
136 |
150 |
122 |
104 |
7x13 |
9,5 |
A |
ED1W- 2,5/100 |
300 |
2,5 |
100 |
200 |
177 |
268 |
140 |
145 |
11x15 |
27 |
C |
ED1W- 5/200 |
300 |
5 |
200 |
390 |
450 |
310 |
366 |
366 |
11x15 |
89 |
C |
ED1W- 2,5/550 |
300 |
2,5 |
550 |
480 |
404 |
704 |
380 |
270 |
15x25 |
351 |
D |
ED1W- 0,2/1500 |
300 |
0,2 |
1500 |
480 |
525 |
705 |
380 |
320 |
15x25 |
379 |
D |
ED1W- 0,08/1750 |
300 |
0,08 |
1750 |
460 |
353 |
615 |
360 |
220 |
13x18 |
379 |
D |
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с
постоянным усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей
с параметрами, отличающимися от приведенных в таблице
