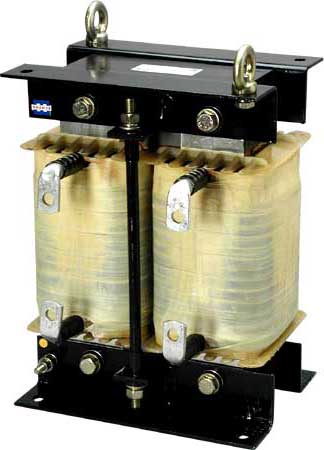

Сглаживающие дроссели ED2W
Технические данные
| Исполнение: | дроссели изготавливаются согласно стандартов: EN 61558 или IEC 60289 |
| Класс изоляции: | T40E |
| Степень защиты: | IP 00 |
| Частота: | 300 Гц |
| Рабочее напряжение: | до 750 В |
| Степень защиты: | I |
| Токовые зажимы: | винтовые зажимы или кабельные наконечники |
| Крепеж: | при помощи крепёжных уголков |
Описание
Дроссели типа ED2W чаще всего находят применение в выходных
цепях многоимпульсных схем выпрямления. Два независимых контакта дросселя
ED2W размещены на
обоих полюсах выходной цепи выпрямителя, где и ограничивают пульсации
тока. Возможно исполнение дросселей с выводами под винтовой крепеж, кабельными
наконечниками либо токовыми шинами в зависимости от величины номинального
тока.
В нижеприведенной таблице указаны лишь примерные параметры некоторых
из производимых дросселей. По предварительному согласованию возможно
исполнение дросселей с иными параметрами, отличными от приведенных в
таблице.
| Тип дросселя | L [мм] |
B [мм] |
H [мм] |
D [мм] |
E [мм] |
F [мм] |
Масса [кг] |
| ED2W-2x0,002мГн/351A 300Гц 8,69% T45E/F | 120 |
124 |
180 |
100 |
60 |
9x12 |
5,0 |
| ED2W-2x0,020мГн/225A 300Гц 2,448% T45E/F | 120 |
130 |
181 |
100 |
68 |
8x12 |
6,1 |
| ED2W-2x0,10мГн/116A 15,65% 300Гц | 138 |
128 |
203 |
105 |
85 |
8x12 |
8,7 |
| ED2W-2x0,025мГн/304A 300Гц 1,354% T45E/F | 160 |
170 |
229 |
110 |
115 |
11x15 |
12,9 |
| ED2W-2x0,025мГн/303A 300Гц 0,876% T45E/F | 160 |
171 |
229 |
110 |
116 |
11x15 |
12,9 |
| ED2W-2x0,10мГн/168A 11,88% 300Гц | 161 |
169 |
228 |
111 |
129 |
11x15 |
16,6 |
| ED2W-2x0,063мГн/257A 300Гц 7,087% T45E/F | 160 |
186 |
230 |
110 |
130 |
11x15 |
17,5 |
| ED2W-2x0,050мГн/249A 300Гц 13,17% T45E/F | 178 |
185 |
248 |
128 |
128 |
11x15 |
19,2 |
| ED2W-2x0,020мГн/439A 300Гц 9,707% T45E/F | 200 |
190 |
290 |
140 |
118 |
11x15 |
19,9 |
| ED2W-2x0,025мГн/362A 300Гц 11,36% T45E/H | 200 |
224 |
290 |
141 |
160 |
11x15 |
27,3 |
| ED2W-2x0,025мГн/438A 300Гц 9,600% T45E/F | 200 |
224 |
286 |
141 |
158 |
11x15 |
28,6 |
| ED2W-2x0,03мГн/429A 300Гц 12,89% T45E/H | 200 |
237 |
290 |
140 |
160 |
11x15 |
31,8 |
| ED2W-2x0,025мГн/521A 300Гц 8,509% T45E/F | 200 |
230 |
288 |
140 |
158 |
11x15 |
32,0 |
| ED2W-2x0,025мГн/641A 300Гц 6,807% T45E/F | 240 |
225 |
330 |
200 |
155 |
11x15 |
47,0 |
| ED2W-2x0,025мГн/622A 300Гц 11,05% T45E/H | 280 |
245 |
406 |
240 |
160 |
11x15 |
54,0 |
| ED2W-2x0,05мГн/644A 300Гц 7,387% T45E/F | 320 |
272 |
465 |
270 |
190 |
13x18 |
85,3 |
| ED2W-300мГн/20A 300Гц 10% Upr=9,5kV | 320 |
285 |
468 |
270 |
217 |
13x18 |
93,2 |
| ED2W-2x0,033мГн/903A+0,132мГн/10A 300Гц 1,8% T45E/F | 320 |
327 |
475 |
270 |
206 |
13X18 |
95,9 |
| ED2W-2x0,018мГн/1030A 300Гц 3,04% T45B/F | 320 |
312 |
470 |
270 |
212 |
13x18 |
98,0 |
| ED2W-250/27 300Гц/10% 4000Vdc | 377 |
420 |
325 |
350 |
342 |
11x15 |
135,0 |
| ED2W-2x0,03мГн/1265A 300Гц 10% T40F | 360 |
420 |
537 |
310 |
287 |
13x18 |
168,0 |
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с
постоянным усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей
с параметрами, отличающимися от приведенных в таблице
