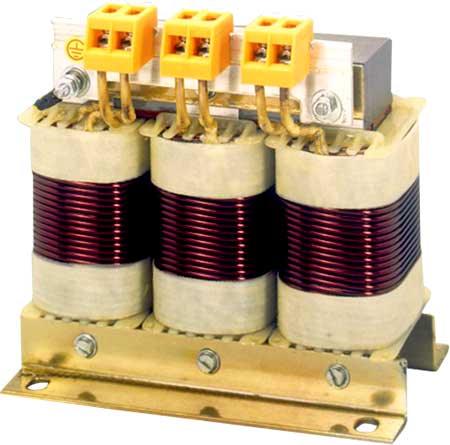

Трехфазные защитные дроссели
ED3F-...*/400/7 для фильтрации высших гармоник
в цепях компенсации реактивной мощности
Технические данные
Исполнение: |
дроссели изготавливаются согласно стандартов: EN 61558
и EN 60938 |
Номинальное напряжение батареи конденсаторов: |
от 440 до 480 V |
Номинальное напряжение сети: |
400 V+/-6% |
Частота: |
50 Гц |
Коэффициент сглаживания: |
7 % (часта резонанса - 189 Гц) |
Класс изоляции: |
T40E (120°C) |
Степень защиты: |
IP 00 |
Магнитная линейность: |
Iлин=1,2*(I1+I3+I5+I7) |
Содержание гармоник: |
I3 (150 Гц) = 8 % I1
I5 (250 Гц) = 31 % I1
I7 (350 Гц) = 13 % I1 |
Токовые зажимы: |
винтовые зажимы или кабельные наконечники или контактные
шины |
Крепеж: |
при помощи крепёжных уголков |
Тепловая защита температуры: |
в стандартном исполнении - датчики
в обмотках дросселя |
Описание
рехфазные защитные дроссели для фильтрации высших гармоник
ED3F предназначены для работы в цепях компенсации реактивной мощности
для защиты батарей статических конденсаторов. Вместе с емкостью конденсаторов
они образуют резонансные контуры, защищающие конденсаторы.
Дроссели ED3F, приведенные ниже в таблице, благодаря соответствующим
исходным проектным данным исключительно эффективно защищают сети электроснабжения
от проникновения высших гармоник, вызванных чаще всего работой силовых
ключей в преобразовательных схемах. В приведенной ниже таблице указаны
типы дросселей, выпускаемых фирмой Elhand Transformatory для наиболее
часто встречаемых схем компенсации реактивной мощности. По заказу мы
можем изготавливать дроссели различных мощностей, с иными коэффициентами
сглаживания, питающими напряжениями и содержанием гармоник.
QC - номинальная реактивная мощность батареи конденсаторов;
UC - номинальное напряжение батареи конденсаторов;
QLC - результирующая реактивная мощность система LC (дроссель
- конденсатор);
Ln - номинальная индуктивность защитного дросселя;
In - номинальный ток система LC (дроссель - конденсатор)

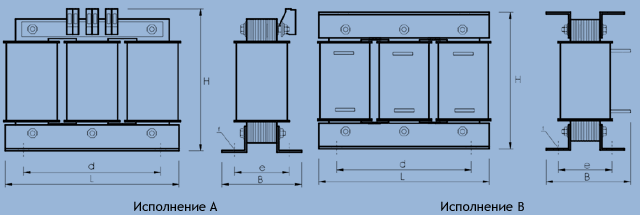

Исполнение дросселя для батареи конденсаторов с номинальным напряжением - 440
V
Поз.
|
Тип дросселя
[QLC/ULC/p QC/UC]
|
Ln
[мГ]
|
In [A]
|
L [мм]
|
B [мм]
|
H [мм]
|
d [мм]
|
e [мм]
|
f [мм]
|
Масса
[кг]
|
Исп.
|
1
|
ED3F-2,2/400/7-2,5/440 |
17,25
|
3,2
|
155
|
80
|
155
|
130
|
56,5
|
8 x 12
|
3,0
|
A
|
2
|
ED3F-4,4/400/7-5/440 |
8,63
|
6,4
|
155
|
95
|
155
|
130
|
71,5
|
8 x 12
|
5,0
|
A
|
3
|
ED3F-6,7/400/7-7,5/440 |
5,75
|
9,6
|
155
|
95
|
155
|
130
|
71,5
|
8 x 12
|
5,0
|
A
|
4
|
ED3F-8,9/400/7-10/440 |
4,31
|
12,8
|
190
|
95
|
185
|
170
|
67,5
|
8 x 12
|
7,0
|
A
|
5
|
ED3F-11,1/400/7-12,5/440 |
3,45
|
16,0
|
190
|
95
|
185
|
170
|
67,5
|
8 x 12
|
7,0
|
A
|
6
|
ED3F-13,3/400/7-15/440 |
2,88
|
19,2
|
190
|
165
|
160
|
170
|
77,5
|
8 x 12
|
9,0
|
B
|
7
|
ED3F-17,8/400/7-20/440 |
2,16
|
25,7
|
240
|
185
|
208
|
190
|
95
|
11 x 15
|
12,0
|
B
|
8
|
ED3F-22,2/400/7-25/440 |
1,73
|
32,1
|
240
|
185
|
208
|
190
|
95
|
11 x 15
|
13,0
|
B
|
9
|
ED3F-26,6/400/7-30/440 |
1,44
|
38,5
|
240
|
195
|
208
|
190
|
105
|
11 x 15
|
16,0
|
B
|
10
|
ED3F-35,5/400/7-40/440 |
1,08
|
51,3
|
240
|
210
|
208
|
190
|
120
|
11 x 15
|
21,0
|
B
|
11
|
ED3F-44,4/400/7-50/440 |
0,86
|
64,1
|
300
|
215
|
266
|
240
|
120
|
11 x 15
|
25,0
|
B
|
12
|
ED3F-53,3/400/7-60/440
|
0,72
|
77,0
|
300
|
225
|
266
|
240
|
133
|
11 x 15
|
31,0
|
B
|
13
|
ED3F-66,6/400/7-75/440 |
0,58
|
96,2
|
300
|
240
|
266
|
240
|
145
|
11 x 15
|
39,0
|
B
|
14
|
ED3F-88,8/400/7-100/440 |
0,43
|
128,3
|
360
|
240
|
310
|
310
|
140
|
11 x 15
|
52,0
|
B
|
Исполнение дросселя для батареи конденсаторов с номинальным напряжением - 480
V
Поз.
|
Тип дросселя
[QLC/ULC/p QC/UC]
|
Ln
[мГ]
|
In [A]
|
L [мм]
|
B [мм]
|
H [мм]
|
d [мм]
|
e [мм]
|
f [мм]
|
Масса
[кг]
|
Исп.
|
1
|
ED3F-2,5/400/7-3,4/480 |
15,10
|
3,7
|
155
|
80
|
155
|
130
|
56,5
|
8 x 12
|
3,0
|
A
|
2
|
ED3F-5,2/400/7-7/480 |
7,33
|
7,5
|
155
|
95
|
155
|
130
|
71,5
|
8 x 12
|
5,0
|
A
|
3
|
ED3F-10,5/400/7-14/480 |
3,67
|
15,1
|
190
|
95
|
185
|
170
|
67,5
|
8 x 12
|
7,0
|
A
|
4
|
ED3F-13,4/400/7-18/480 |
2,85
|
19,4
|
190
|
165
|
160
|
170
|
77,5
|
8 x 12
|
9,0
|
B
|
5
|
ED3F-15,7/400/7-21/480 |
2,44
|
22,6
|
210
|
165
|
182
|
175
|
85
|
8 x 12
|
11,0
|
B
|
6
|
ED3F-21,7/400/7-29/480 |
1,77
|
31,3
|
210
|
175
|
182
|
175
|
95
|
8 x 12
|
13,0
|
B
|
7
|
ED3F-26,9/400/7-36/480 |
1,43
|
38,8
|
240
|
190
|
208
|
190
|
105
|
11 x 15
|
16,0
|
B
|
8
|
ED3F-31,4/400/7-42/480 |
1,22
|
45,3
|
240
|
210
|
208
|
190
|
120
|
11 x 15
|
20,0
|
B
|
9
|
ED3F-42,6/400/7-57/480 |
0,90
|
61,4
|
240
|
215
|
208
|
190
|
129
|
11 x 15
|
24,0
|
B
|
10
|
ED3F-53,8/400/7-72/480 |
0,71
|
77,6
|
300
|
225
|
266
|
240
|
133
|
11 x 15
|
31,0
|
B
|
11
|
ED3F-64,2/400/7-86/480 |
0,60
|
92,7
|
300
|
240
|
266
|
240
|
145
|
11 x 15
|
37,0
|
B
|
12
|
ED3F-80,6/400/7-108/480
|
0,48
|
116,4
|
360
|
225
|
310
|
310
|
125
|
11 x 15
|
42,0
|
B
|
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с
постоянным усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей
с параметрами, отличающимися от приведенных в таблице
