Трехфазные сетевые и моторные дроссели ED3N, ED3S для
преобразователей частоты по мощности электродвигателя
Трехфазные сетевые дроссели ED3N2P для
разных преобразователей частоты
Технические данные
Исполнение
|
дроссели изготавливаются согласно стандартов:
EN 60289 или EN 61558-2-20 |
Класс изоляции |
E - Tmax=120°C, Tmax=75°C
F - Tmax=155°C, Tmax=100°C |
Темпер. oкружаещого воздуха |
40°C |
Номер гармоники |
Содержание гармоник (%) - I1h |
Смещение фазы |
|
1 |
3 |
5 |
7 |
11 |
13 |
100 |
33 |
20 |
14 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Частота первой гармоники |
50 Гц |
Ном. напряжение |
Un= 400 B |
Перегрузки |
110% In (долговременно) |
Степень защиты |
ИП00 |
Токовые клеммы |
винтовые зажимы или кабельные наконечники |
Крепеж |
с помощью уголков |
Описание Трехфазные сетевые дроссели ED3N2P чаще всего работают в цепях преобразователей
электроприводов. Такие дроссели ограничивают скорость нарастания стартового
тока в цепи и взаимное влияние коммутационных преобразователей, запитываемых
от одного и того же трансформатора.
Процесс коммутации в цепях с сетевыми дросселями протекает плавно, коммутационные
перенапряжения подавляются. Кроме того, сетевые дроссели ED3N2P предохраняют
цепь питания от нежелательного влияния преобразователей, ограничивая
воздействие всех гармоник сети.
В таблицах приведены дросселя с номинальным напряжением 400В. На индуктивности
представленного дросселя выступит 2% падение напряжения во время прохождения
номинального тока. Величину фазовой индукции дросселя выраженную в [мГн]
можно найти по формуле:
где:
U% - процентное падение
напряжения на индуктивности дросселя [В]
Un - номинальное междуфазовое напряжение [В]
In - номинальный ток [А]
fn - номинальная частота [Гц]
По предварительному согласованию возможно исполнение дросселей на заказ
с другими параметрами, отличными от приведенных в таблице с отводами,
заканчивающимися клеммами под винт, кабельными клеммами, либЊо токовыми
шинами, в зависимости от величины пикового
Трехфазные моторные дроссели
ED3SA1 для разных преобразователей частоты
Технические данные
Исполнение
|
дроссели изготавливаются согласно стандартов:
EN 60289 или EN 61558-2-20 |
Класс изоляции |
E - Tmax=120°C, Tmax=75°C
F - Tmax=155°C, Tmax=100°C |
Темпер. oкружаещого воздуха |
40°C |
Номер гармоники |
Содержание гармоник (%) - I1h |
Смещение фазы |
|
1 |
3 |
5 |
7 |
11 |
13 |
50 |
100 |
33 |
20 |
14 |
9 |
7,7 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Частота первой гармоники |
50 Гц |
Частота преключ. |
2500 Гц |
Ном. напряжение |
Un= 400 B |
Перегрузки |
110% In (долговременно) |
Степень защиты |
ИП00 |
Токовые клеммы |
винтовые зажимы, кабельные наконечники или медные шины |
Крепеж |
с помощью уголков |
Описание Дроссели моторные ED3SA1 находят широкое применение в цепях преобразователей
электроприводов переменного тока. Моторные дроссели в зависимости от
вида электропривода, с которым работают, решают различные задачи: обеспечение
непрерывности и сглаживание пульсаций тока двигателя, ограничение тока
короткого замыкания в цепи нагрузки преобразователя, а также подавление
коммутационных перенапряжений и компенсация емкости питающей линии.
Возможно исполнение дросселей с отводами, заканчивающимися клеммами под
винт, кабельными клеммами либо токовыми шинами в зависимости от величины
пикового тока.
В приведенной ниже таблице указаны лишь примерные параметры некоторых
из производимых дросселей. Величины индуктивности дросселей ED3SA1, приведенные
в таблице, подобраны согласно данных используемых производителями преобразователей
частоты и приводов.
По предварительному согласованию возможно исполнение дросселей с другими
параметрами, отличными от приведенных в таблице.

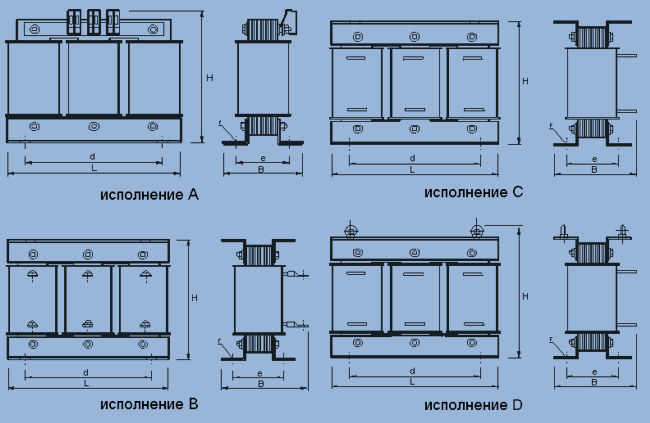

N |
Мощн. эл.
двигателяn
[кВт] |
Тип дросселя |
Индукт.
[мГн] |
Ток [A] |
Класс
изоляции |
L
[мм] |
B
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
f
[мм] |
Масса
[кг] |
Исполнение |
1. |
1,5 |
ED3N2P - 3,68/4 |
3,68 |
4 |
T40E |
100 |
65 |
125 |
80 |
40 |
5x8 |
1,4 |
A |
|
|
ED3SA1-16,3/3,8 |
16,3 |
3,8 |
T40E |
125 |
75 |
141 |
100 |
55 |
5x8 |
2,6 |
A |
2. |
2,2 |
ED3N2P - 2,67/5,5 |
2,67 |
5,5 |
T40E |
125 |
65 |
145 |
100 |
45 |
5x8 |
1,7 |
A |
|
|
ED3SA1-11,8/5,3 |
11,8 |
5,3 |
T40E |
155 |
80 |
161 |
130 |
57 |
8x12 |
3,3 |
A |
3. |
3,7 |
ED3N2P - 1,63/9 |
1,63 |
9 |
T40E |
125 |
75 |
145 |
100 |
55 |
5x8 |
2,5 |
A |
|
|
ED3SA1-7,3/8 |
7,3 |
8 |
T40E |
155 |
80 |
161 |
130 |
57 |
8x12 |
3,5 |
A |
4. |
5,5 |
ED3N2P - 1,23/12 |
1,23 |
12 |
T40E |
125 |
75 |
145 |
100 |
55 |
5x8 |
2,6 |
A |
|
|
ED3SA1-4,6/11 |
4,6 |
11 |
T40E |
155 |
92 |
161 |
130 |
72 |
8x12 |
5,7 |
A |
5. |
7,5 |
ED3N2P - 0,92/16 |
0,92 |
16 |
T40E |
155 |
80 |
165 |
130 |
57 |
8x12 |
3,5 |
A |
|
|
ED3SA1-3,8/16 |
3,8 |
16 |
T40E |
190 |
97 |
185 |
170 |
68 |
8x12 |
8,4 |
A |
6. |
11,0 |
ED3N2P - 0,59/25 |
0,59 |
25 |
T40E |
155 |
110 |
130 |
130 |
57 |
8x12 |
3,7 |
A |
|
|
ED3SA1-2,5/23 |
2,5 |
23 |
T40E |
210 |
127 |
184 |
175 |
77 |
8x12 |
9,4 |
B |
7. |
15,0 |
ED3N2P - 0,46/32 |
0,46 |
32 |
T40E |
155 |
125 |
130 |
130 |
72 |
8x12 |
5,1 |
A |
|
|
ED3SA1-2,0/32 |
2 |
32 |
T40E |
210 |
157 |
184 |
175 |
95 |
8x12 |
16,0 |
B |
8. |
18,5 |
ED3N2P - 0,4/37 |
0,4 |
37 |
T40E |
155 |
125 |
130 |
130 |
72 |
8x12 |
5,3 |
A |
|
|
ED3SA1-1,3/48 |
1,3 |
48 |
T40E |
265 |
164 |
228 |
215 |
126 |
11x15 |
32,2 |
C |
9. |
22,0 |
ED3N2P - 0,33/45 |
0,33 |
45 |
T40E |
155 |
130 |
130 |
130 |
72 |
8x12 |
5,4 |
A |
|
|
ED3SA1-1,3/48 |
1,3 |
48 |
T40E |
265 |
164 |
228 |
215 |
126 |
11x15 |
32,2 |
C |
10. |
30,0 |
ED3N2P - 0,25/60 |
0,25 |
60 |
T40E |
190 |
130 |
165 |
170 |
58 |
8x12 |
5,9 |
B |
|
|
ED3SA1-1,3/60 |
1,3 |
60 |
T40E |
300 |
180 |
269 |
240 |
145 |
11x15 |
43,8 |
C |
11. |
37,0 |
ED3N2P - 0,19/75 |
0,19 |
75 |
T40E |
210 |
115 |
185 |
175 |
77 |
8x12 |
9,3 |
B |
|
|
ED3SA1-0,8/75 |
0,8 |
75 |
T40E |
300 |
167 |
269 |
240 |
133 |
11x15 |
35,5 |
C |
12. |
45,0 |
ED3N2P - 0,16/90 |
0,16 |
90 |
T40E |
210 |
145 |
185 |
175 |
77 |
8x12 |
9,1 |
B |
|
|
ED3SA1-0,7/90 |
0,7 |
90 |
T40E |
360 |
173 |
362 |
310 |
125 |
11x15 |
49,5 |
D |
13. |
55,0 |
ED3N2P - 0,14/105 |
0,14 |
105 |
T40E |
210 |
130 |
185 |
175 |
85 |
8x12 |
12,8 |
B |
|
|
ED3SA1-0,63/110 |
0,63 |
110 |
T40E |
360 |
209 |
362 |
310 |
155 |
11x15 |
79,5 |
D |
14. |
75,0 |
ED3N2P - 0,11/140 |
0,11 |
140 |
T40E |
240 |
140 |
210 |
190 |
95 |
11x15 |
14,5 |
B |
|
|
ED3SA1-0,4/150 |
0,4 |
150 |
T40F |
360 |
209 |
362 |
310 |
155 |
11x15 |
77,6 |
D |
15. |
90,0 |
ED3N2P - 0,09/170 |
0,09 |
170 |
T40E |
265 |
145 |
230 |
215 |
100 |
11x15 |
18,5 |
B |
|
|
ED3SA1-0,33/180 |
0,33 |
180 |
T40F |
360 |
209 |
362 |
310 |
155 |
11x15 |
73,3 |
D |
16. |
130,0 |
ED3N2P - 0,06/245 |
0,06 |
245 |
T40E |
300 |
180 |
270 |
240 |
133 |
11x15 |
32,3 |
B |
|
|
ED3SA1-0,21/260 |
0,21 |
260 |
T40F |
420 |
215 |
415 |
370 |
151 |
11x15 |
80,5 |
D |
17. |
160,0 |
ED3N2P - 0,05/290 |
0,05 |
290 |
T40E |
300 |
210 |
270 |
240 |
145 |
11x15 |
41,5 |
B |
|
|
ED3SA1-0,18/320 |
0,21 |
260 |
T40F |
420 |
215 |
415 |
370 |
151 |
11x15 |
80,5 |
D |
18. |
200,0 |
ED3N2P - 0,04/380 |
0,04 |
380 |
T40E |
360 |
195 |
315 |
310 |
125 |
11x15 |
45 |
B |
|
|
ED3SA1-0,15/400 |
0,15 |
400 |
T40F |
480 |
270 |
485 |
430 |
191 |
13x18 |
130,0 |
D |
19. |
250,0 |
ED3N2P - 0,03/465 |
0,03 |
465 |
T40E |
360 |
210 |
315 |
310 |
125 |
11x15 |
46 |
B |
|
|
ED3SA1-0,12/500 |
0,12 |
500 |
T40F |
480 |
350 |
485 |
430 |
248 |
13x18 |
211,0 |
D |
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с постоянным
усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей с параметрами,
отличающимися от приведенных в таблице
|
