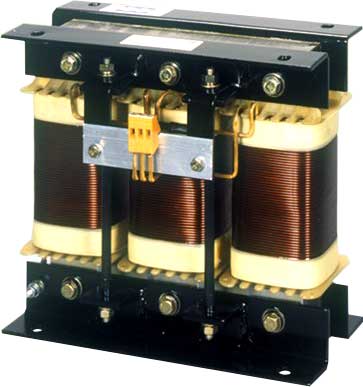

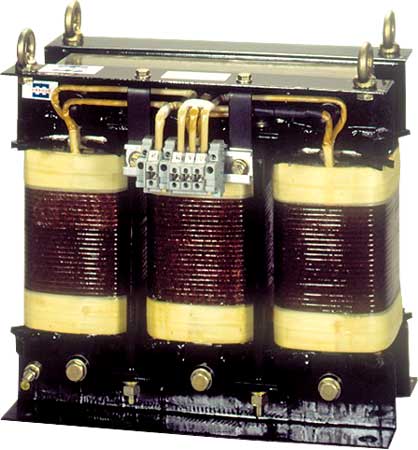

Трехфазные компенсационные дроссели ED3K
для выравнивания потребляемой емкостной мощности
Технические данные
Исполнение: |
дроссели изготавливаются согласно стандартов:IEC 989:1994
и IEC 289:1997 |
Выходная мощность: |
5 - 100 кВА |
Рабочее напряжение: |
380 В; 400 В |
Частота: |
50 Гц |
Класс изоляции: |
T40E |
Степень защиты: |
IP 00 |
Токовые зажимы: |
винтовые зажимы или кабельные башмаки или контактные шины |
Крепеж: |
при помощи крепёжных уголков |
Тепловая защита: |
по желанию |
Описание
Трехфазные компенсационные дроссели предназначены для
применения в цепях компенсации потребляемой емкостной мощности, являющейся
следствием работы синхронизирующих устройств, а также разветвленных
кабельных сетей NN и SN при их неполной нагрузке.
В нижеприведенной таблице указаны типы дросселей, производимых фирмой
Elhand Transformatory для наиболее часто встречающихся цепей компенсации
мощности. Обмотки дросселей ED3K соединены звездой либо треугольником
согласно требованиям клиента. По заказу мы можем изготавливать дроссели
различных мощностей, с иными коэффициентами сглаживания, питающими
напряжениями и содержанием гармоник.
Табл. 1. - Технические параметры компенсационных дросселей
Мощн.
[кВАр]
|
Тип дросселя |
Ток
[A] |
Индукт.
[мГн] |

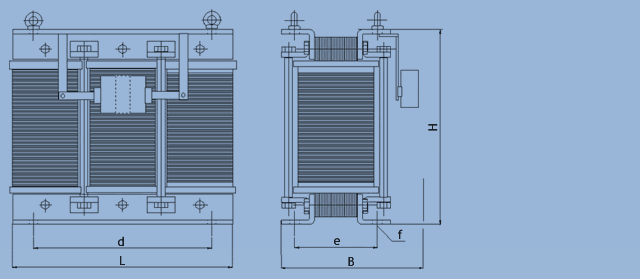

L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса
[кг] |
2,5 |
ED3K - 2,5/400 |
3,6 |
203,7 |
240 |
190 |
210 |
190 |
95 |
11 x 15 |
14 |
3,75 |
ED3K - 3,75/400 |
5,4 |
136 |
265 |
200 |
230 |
215 |
100 |
11 x 15 |
18 |
5 |
ED3K - 5/400 |
7,2 |
101,9 |
300 |
210 |
270 |
240 |
120 |
11 x 15 |
26 |
7,5 |
ED3K - 7,5/400 |
10,8 |
67,9 |
360 |
220 |
310 |
310 |
125 |
11 x 15 |
42 |
10 |
ED3K - 10/400 |
14,4 |
50,9 |
360 |
230 |
310 |
310 |
125 |
11 x 15 |
46 |
15 |
ED3K - 15/400 |
21,7 |
34 |
420 |
260 |
360 |
370 |
151 |
11 x 15 |
75 |
20 |
ED3K - 20/400 |
28,9 |
25,5 |
480 |
320 |
410 |
430 |
183 |
13 x 18 |
108 |
25 |
ED3K - 25/400 |
36,1 |
20,4 |
540 |
340 |
480 |
490 |
200 |
13 x 18 |
125 |
30 |
ED3K - 30/400 |
43,3 |
17 |
540 |
360 |
480 |
490 |
220 |
13 x 18 |
132 |
40 |
ED3K - 40/400 |
57,7 |
12,7 |
540 |
390 |
480 |
490 |
250 |
13 x 18 |
207 |
50 |
ED3K - 50/400 |
72,2 |
10,2 |
690 |
420 |
550 |
590 |
190 |
17 x 25 |
220 |
60 |
ED3K - 60/400 |
86,6 |
8,5 |
690 |
440 |
550 |
590 |
200 |
17 x 25 |
240 |
80 |
ED3K - 80/400 |
115,5 |
6,4 |
870 |
460 |
800 |
560 |
230 |
17 x 25 |
425 |
100 |
ED3K - 100/400 |
144,3 |
5,1 |
870 |
460 |
800 |
560 |
230 |
17 x 25 |
445 |
120 |
ED3K - 120/400 |
173,2 |
4,2 |
870 |
480 |
800 |
560 |
240 |
17 x 25 |
515 |
Примечание:
Производитель оставляет за собой право введения изменений, вызванных
непрерывным развитием предлагаемых изделий.
Возможным является изготовление по предварительному согласованию дросселей
в ином исполнении и с другими параметрами, отличными от приведенных в
таблице.
