Изделия - Дроссели
Трехфазные сетевые и моторные ED3NTW, ED3STW для
преобразователей частоты MFC
Трехфазные сетевые дроссели
ED3NTW для преобразователей частоты MFC
Технические данные
Исполнение
|
дроссели изготавливаются согласно стандарта
EN 61558-2-20 и по
согласованию с производителем преобразователей частоты MFC |
Класс изоляции |
E - Tmax=120°C, Tmax=75°C
F - Tmax=155°C, Tmax=100°C |
Темпер. oкружаещого воздуха |
40°C |
Содержание
гармоник |
I1=100%, I5=20%I1, I7=14%I1 |
Перегрузки |
110% In (1 мин/час) |
Частота первой гармоники |
50 Гц |
Ном. напряжение |
Un= 400 B |
Степень защиты |
ИП00 |
Токовые клеммы |
винтовые зажимы или кабельные наконечники |
Крепеж |
с помощью уголков |
Описание
Трехфазные сетевые дроссели ED3NTW чаще всего работают в цепях
преобразователей электроприводов. Такие дроссели ограничивают скорость
нарастания стартового тока в цепи и взаимное влияние коммутационных преобразователей,
запитываемых от одного и того же трансформатора.
Процесс коммутации в цепях с сетевыми дросселями протекает плавно, коммутационные
перенапряжения подавляются. Кроме того, сетевые дроссели ED3NTW предохраняют
цепь питания от нежелательного влияния преобразователей, ограничивая
воздействие всех гармоник сети.
В таблицах приведены дросселя с номинальным напряжением 400В. Величину
фазовой индукции дросселя выраженную в [мГн] можно найти по формуле:
где:
U% - процентное падение
напряжения на индуктивности дросселя [В]
Un - номинальное междуфазовое напряжение [В]
In - номинальный ток [А]
fn - номинальная частота [Гц]
Трехфазные моторные дроссели
ED3STW для преобразователей
частоты
MFC
Технические данные
Исполнение
|
дроссели изготавливаются согласно стандартов:
EN 60289 или EN 61558-2-20 |
Класс изоляции |
E - Tmax=120°C, Tmax=75°C
F - Tmax=155°C, Tmax=100°C |
Темпер. oкружаещого воздуха |
40°C |
Содержание гармоник |
I1=100%, I3=33%I1, I5=20%I1,
I7=14%I1, I11=9%I1, I13=7,7%I1 |
Перегрузки |
110% In (долговременно) |
Частота первой гармоники |
50 Гц |
Частота преключ. |
2500 Гц |
Ном. напряжение |
Un= 400 B |
Степень защиты |
ИП00 |
Токовые клеммы |
винтовые зажимы, кабельные наконечники или медные шины |
Крепеж |
с помощью уголков |
Описание
Дроссели моторные ED3STW находят широкое применение в цепях преобразователей
электроприводов переменного тока. Моторные дроссели в зависимости от
вида электропривода, с которым работают, решают различные задачи: обеспечение
непрерывности и сглаживание пульсаций тока двигателя, ограничение тока
короткого замыкания в цепи нагрузки преобразователя, а также подавление
коммутационных перенапряжений и компенсация емкости питающей линии.
Возможно исполнение дросселей с отводами, заканчивающимися клеммами под
винт, кабельными клеммами либо токовыми шинами в зависимости от величины
пикового тока.
В приведенной ниже таблице указаны лишь примерные параметры некоторых
из производимых дросселей. Величины индуктивности дросселей ED3STW, приведенные
в таблице, подобраны согласно данных используемых производителем преобразователей
частоты MFC.

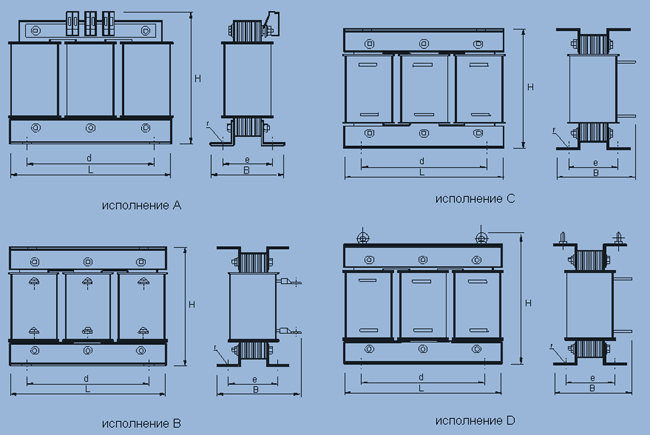

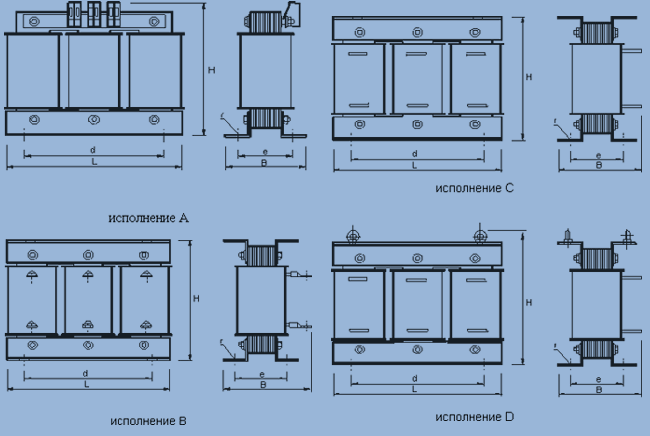

N |
Мощн. двигателя
[кВт] |
Тип дросселя |
Индукт.
[мГн]
|
Ток [A] |
Класс
изоляции |
L
[мм] |
B
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
f
[мм] |
Масса
[кг] |
Исполн. |
1. |
4,0 |
ED3NTW - 1,27/11 |
1,27 |
11 |
T40E |
100 |
61 |
122 |
80 |
40 |
5x8 |
1,4 |
A |
|
|
ED3STW - 4,6/11 |
4,6 |
11 |
T40E |
155 |
92 |
161 |
130 |
72 |
8x12 |
5,7 |
A |
2. |
5,5 |
ED3NTW - 1,27/11 |
1,27 |
11 |
T40E |
100 |
61 |
122 |
80 |
40 |
5x8 |
1,4 |
A |
|
|
ED3STW - 4,6/11 |
4,6 |
11 |
T40E |
155 |
92 |
161 |
130 |
72 |
8x12 |
5,7 |
A |
3. |
7,5 |
ED3NTW - 1,0/16 |
1 |
16 |
T40E |
125 |
62 |
138 |
100 |
45 |
5x8 |
1,9 |
A |
|
|
ED3STW - 3,8/16 |
3,8 |
16 |
T40E |
190 |
97 |
185 |
170 |
68 |
8x12 |
8,4 |
A |
4. |
11,0 |
ED3NTW - 0,7/24 |
0,7 |
24 |
T40E |
155 |
78 |
163 |
130 |
56,5 |
8x12 |
3,4 |
A |
|
|
ED3STW - 2,5/23 |
2,5 |
23 |
T40E |
210 |
27 |
184 |
175 |
77 |
8x12 |
9,4 |
B |
5. |
15,0 |
ED3NTW - 0,6/30 |
0,6 |
30 |
T40E |
155 |
93 |
168 |
130 |
56,5 |
8x12 |
3,6 |
A |
|
|
ED3STW - 2,0/32 |
2 |
32 |
T40E |
210 |
157 |
184 |
175 |
95 |
8x12 |
16 |
B |
6. |
18,5 |
ED3NTW - 0,28/45 |
0,28 |
45 |
T40E |
155 |
140 |
130 |
130 |
71,5 |
8x12 |
5,2 |
B |
|
|
ED3STW - 1,5/38 |
1,5 |
38 |
T40E |
240 |
164 |
210 |
190 |
105 |
11x15 |
19 |
B |
7. |
22,0 |
ED3NTW - 0,28/45 |
0,28 |
45 |
T40E |
155 |
140 |
130 |
130 |
71,5 |
8x12 |
5,2 |
B |
|
|
ED3STW - 1,3/48 |
1,3 |
48 |
T40F |
265 |
165 |
230 |
215 |
126 |
11x15 |
26,5 |
C |
8. |
30,0 |
ED3NTW - 0,25/60 |
0,25 |
60 |
T40E |
190 |
140 |
162 |
170 |
67,5 |
8x12 |
7,3 |
B |
|
|
ED3STW - 1,0/60 |
1 |
60 |
T40F |
300 |
170 |
270 |
240 |
133 |
11x15 |
31,2 |
C |
9. |
37,0 |
ED3NTW - 0,18/75 |
0,18 |
75 |
T40E |
190 |
145 |
162 |
170 |
67,5 |
8x12 |
7,9 |
B |
|
|
ED3STW - 0,8/75 |
0,8 |
75 |
T40F |
300 |
170 |
270 |
240 |
133 |
11x15 |
32,7 |
C |
10. |
45,0 |
ED3NTW - 0,13/90 |
0,13 |
90 |
T40E |
210 |
155 |
184 |
175 |
77,5 |
8x12 |
9,1 |
B |
|
|
ED3STW - 0,7/90 |
0,7 |
90 |
T40F |
360 |
175 |
365 |
310 |
125 |
11x15 |
43,5 |
D |
11. |
55,0 |
ED3NTW - 0,12/110 |
0,12 |
110 |
T40E |
210 |
125 |
184 |
175 |
77,5 |
8x12 |
9,9 |
C |
|
|
ED3STW - 0,45/110 |
0,45 |
110 |
T40F |
360 |
180 |
365 |
310 |
125 |
11x15 |
45 |
D |
12. |
75,0 |
ED3NTW - 0,07/150 |
0,07 |
150 |
T40E |
210 |
140 |
184 |
175 |
95 |
8x12 |
13,9 |
C |
|
|
ED3STW - 0,4/150 |
0,4 |
150 |
T40F |
420 |
200 |
415 |
370 |
131 |
11x15 |
51,1 |
D |
13. |
90,0 |
ED3NTW - 0,065/180 |
0,065 |
180 |
T40E |
240 |
150 |
210 |
190 |
105 |
11x15 |
17,2 |
C |
|
|
ED3STW - 0,33/180 |
0,33 |
180 |
T40F |
420 |
200 |
415 |
370 |
131 |
11x15 |
53,4 |
D |
14. |
110,0 |
ED3NTW - 0,06/220 |
0,06 |
220 |
T40E |
265 |
160 |
230 |
215 |
114 |
11x15 |
23 |
C |
|
|
ED3STW - 0,20/200 |
0,2 |
200 |
T40F |
420 |
200 |
415 |
370 |
131 |
11x15 |
51,6 |
D |
15. |
132,0 |
ED3NTW - 0,05/260 |
0,05 |
260 |
T40E |
300 |
175 |
269 |
240 |
120 |
11x15 |
26,8 |
C |
|
|
ED3STW - 0,15/260 |
0,15 |
260 |
T40F |
420 |
210 |
415 |
370 |
141 |
11x15 |
65,1 |
D |
16. |
160,0 |
ED3NTW - 0,04/325 |
0,04 |
325 |
T40E |
300 |
180 |
269 |
240 |
120 |
11x15 |
28,1 |
C |
|
|
ED3STW - 0,11/320 |
0,11 |
320 |
T40F |
420 |
220 |
415 |
370 |
141 |
11x15 |
67,5 |
D |
17. |
200,0 |
ED3NTW - 0,03/400 |
0,03 |
400 |
T40E |
300 |
200 |
269 |
240 |
133 |
11x15 |
44,2 |
C |
|
|
ED3STW - 0,09/400 |
0,09 |
400 |
T40F |
480 |
265 |
485 |
430 |
191 |
13x18 |
105 |
D |
18. |
250,0 |
ED3NTW - 0,025/500 |
0,025 |
500 |
T40E |
360 |
220 |
360 |
310 |
140 |
11x15 |
57,5 |
D |
|
|
ED3STW - 0,07/500 |
0,07 |
500 |
T40F |
480 |
290 |
485 |
430 |
191 |
13x18 |
103 |
D |
19. |
315,0 |
ED3NTW - 0,02/630 |
0,02 |
630 |
T40E |
360 |
210 |
360 |
310 |
125 |
11x15 |
54,4 |
D |
|
|
ED3STW - 0,04/630 |
0,04 |
630 |
T40F |
480 |
310 |
485 |
430 |
218 |
13x18 |
139 |
D |
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с постоянным
усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей с параметрами,
отличающимися от приведенных в таблице
|
