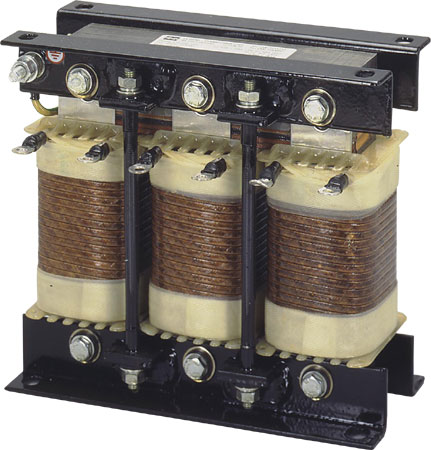

Трехфазные cетeвые дроссели ED3N2P, ED3N4P

Технические данные

Исполнение	Дроссели изготавливаются соглас - но стандартов: EN 60289 или EN 61558-2-20
Класс изоляции	E - Tmax=120°C, Tmax=75°C F - Tmax=155°C , Tmax=100°C
Темпер. oкружаещого воздуха	40°C
Номер гармоники Содержание гармоник (%) - I1h Смещение фазы	1 3 5 7 11 13 100 33 20 14 0 0 0 0 0 0 0 0
Частота первой гармоники	50
Ном. Напряжение	Un=400 B
Перегрузки	110% In (долговременно)
Падение напряжения	2%; 4% Un
Степень защиты	ИП00
Токовые клеммы	винтовые зажимы или кабельные наконечники
Крепеж	при помощи крепёжных уголков

Описание

Трехфазные сетевые дроссели ED3N2P чаще всего работают в цепях преобразователей электроприводов. Такие дроссели ограничивают скорость нарастания стартового тока в цепи и взаимное влияние коммутационных преобразователей, запитываемых от одного и того же трансформатора.
Процесс коммутации в цепях с сетевыми дросселями протекает плавно, коммутационные перенапряжения подавляются. Кроме того, сетевые дроссели ED3N2P предохраняют цепь питания от нежелательного влияния преобразователей, ограничивая воздействие всех гармоник сети.
В таблицах приведены дросселя с номинальным напряжением 400В. На индуктивности представленного дросселя выступит 2% падение напряжения во время прохождения номинального тока. Величину фазовой индукции дросселя выраженную в [мГн] можно найти по формуле:

где :
U% - процентное падение напряжения на индуктивности дросселя [В]
Un - номинальное междуфазовое напряжение [В]
In - номинальный ток [А]
fn - номинальная частота []

По предварительному согласованию возможно исполнение дросселей на заказ с другими параметрами, отличными от приведенных в таблице с отводами, заканчивающимися клеммами под винт, кабельными клеммами, либо токовыми шинами, в зависимости от величины пикового тока.

Табл. 1. - Габариты сетевых трехфазных дросселей с падением напряжения - 2% Un

N	Тип дросселя	Ток [A]	Индукт. [мГн]	Класс изоляции	L [мм]	B [мм]	H [мм]	d [мм]	e [мм]	k [мм]	w [мм]	f [мм]	Масса [кг]	Исполне- ние
1	ED3N2P - 3,68/4	4	3,68	T40E	100	65	125	80	40	56	85	5x8	1,4	A
2	ED3N2P - 2,67/5,5	5,5	2,67	T40E	125	65	145	100	45	61	105	5x8	1,7	A
3	ED3N2P - 1,96/7,5	7,5	1,96	T40E	125	65	145	100	45	61	105	5x8	1,7	A
4	ED3N2P - 1,63/9	9	1,63	T40E	125	75	145	100	55	71	105	5x8	2,5	A
5	ED3N2P - 1,23/12	12	1,23	T40E	125	75	145	100	55	71	105	5x8	2,6	A
6	ED3N2P - 0,92/16	16	0,92	T40E	155	80	165	130	57	77	130	8x12	3,5	A
7	ED3N2P - 0,59/25	25	0,59	T40E	155	110	130	130	57	77	130	8x12	3,7	A
8	ED3N2P - 0,46/32	32	0,46	T40E	155	125	130	130	72	92	130	8x12	5,1	A
9	ED3N2P - 0,4/37	37	0,4	T40E	155	125	130	130	72	92	130	8x12	5,3	A
10	ED3N2P - 0,33/45	45	0,33	T40E	155	130	130	130	72	92	130	8x12	5,4	A
11	ED3N2P - 0,25/60	60	0,25	T40E	190	130	165	170	58	82	165	8x12	5,9	B
12	ED3N2P - 0,19/75	75	0,19	T40E	210	115	185	175	77	97	185	8x12	9,3	B
13	ED3N2P - 0,16/90	90	0,16	T40E	210	145	185	175	77	97	185	8x12	9,1	B
14	ED3N2P - 0,14/105	105	0,14	T40E	210	130	185	175	85	105	185	8x12	12,8	B
15	ED3N2P - 0,11/140	140	0,11	T40E	240	140	210	190	95	121	210	11x15	14,5	B
16	ED3N2P - 0,09/170	170	0,09	T40E	265	145	230	215	100	126	230	11x15	18,5	B
17	ED3N2P - 0,074/200	200	0,074	T40E	300	165	270	240	120	152	270	11x15	25	B
18	ED3N2P - 0,06/245	245	0,06	T40E	300	180	270	240	133	165	270	11x15	32,3	B
19	ED3N2P - 0,05/290	290	0,05	T40E	300	210	270	240	145	177	270	11x15	41,5	B
20	ED3N2P - 0,04/380	380	0,04	T40E	360	195	315	310	125	163	315	11x15	45	B
21	ED3N2P - 0,03/465	465	0,03	T40E	360	210	315	310	125	163	315	11x15	46	B
22	ED3N2P - 0,025/585	585	0,025	T40F	420	225	370	370	139	181	370	11x15	52	B
23	ED3N2P - 0,022/665	665	0,022	T40F	420	250	370	370	139	181	370	11x15	52	B
24	ED3N2P - 0,02/750	750	0,02	T40F	420	255	375	370	149	191	375	11x15	64	B
25	ED3N2P - 0,017/850	850	0,017	T40F	420	260	370	370	149	191	370	11x15	66	B
26	ED3N2P - 0,016/945	945	0,016	T40F	420	280	370	370	159	201	370	11x15	75	B
27	ED3N2P - 0,014/1055	1055	0,014	T40F	420	305	375	370	174	216	375	11x15	96	B
28	ED3N2P - 0,012/1190	1190	0,012	T40F	480	305	430	430	191	231	430	13x18	118,2	B

Табл. 2. - Габариты сетевых трехфазных дросселей с падением напряжения - 4% Un

N	Тип дросселя	Ток [A]	Индукт. [мГн]	Класс изоляции	L [мм]	B [мм]	H [мм]	d [мм]	e [мм]	k [мм]	w [мм]	f [мм]	Масса [кг]	Исполне- ние
1	ED3N4P - 7,35/4	4	7,35	T40E	125	75	140	100	55	71	105	5x8	2,5	A
2	ED3N4P - 5,34/5,5	5,5	5,34	T40E	125	75	140	100	55	71	105	5x8	2,15	A
3	ED3N4P - 3,92/7,5	7,5	3,92	T40E	155	80	165	130	57	77	130	8x12	2,8	A
4	ED3N4P - 3,27/9	9	3,27	T40E	155	80	165	130	57	77	130	8x12	3,3	A
5	ED3N4P - 2,45/12	12	2,45	T40E	155	80	165	130	57	77	130	8x12	3,5	A
6	ED3N4P - 1,84/16	16	1,84	T40E	155	95	165	130	72	92	130	8x12	4,5	A
7	ED3N4P - 1,18/25	25	1,18	T40E	190	115	165	170	58	82	160	8x12	6,0	B
8	ED3N4P - 0,92/32	32	0,92	T40E	190	130	165	170	68	92	165	8x12	8,2	B
9	ED3N4P - 0,8/37	37	0,8	T40E	210	130	185	175	77	97	185	8x12	9,9	B
10	ED3N4P - 0,65/45	45	0,65	T40E	210	115	185	175	77	97	185	8x12	10,1	B
11	ED3N4P - 0,49/60	60	0,49	T40E	210	125	185	175	85	105	185	8x12	12,4	B
12	ED3N4P - 0,39/75	75	0,39	T40E	240	140	210	190	105	131	210	11x15	15,8	B
13	ED3N4P - 0,33/90	90	0,33	T40E	265	140	230	215	100	126	230	11x15	18,3	B
14	ED3N4P - 0,28/105	105	0,28	T40E	300	160	270	240	120	152	270	11x15	25	B
15	ED3N4P - 0,21/140	140	0,21	T40E	300	175	270	240	133	165	270	11x15	30	B
16	ED3N4P - 0,17/170	170	0,17	T40E	360	180	315	310	125	163	310	11x15	45	B
17	ED3N4P - 0,15/200	200	0,15	T40E	360	180	315	310	125	163	310	11x15	46,5	B
18	ED3N4P - 0,12/245	245	0,12	T40E	420	190	370	370	131	173	370	11x15	56	B
19	ED3N4P - 0,1/290	290	0,1	T40E	420	205	375	370	139	181	375	11x15	56	B
20	ED3N4P - 0,077/380	380	0,077	T40F	420	210	375	370	149	191	375	11x15	56	B
21	ED3N4P - 0,063/465	465	0,063	T40F	420	230	375	370	159	201	375	11x15	73	B
22	ED3N4P - 0,05/585	585	0,05	T40F	480	265	430	430	191	231	430	13x18	106	B
23	ED3N4P - 0,044/665	665	0,044	T40F	480	265	425	430	191	231	425	13x18	109	B
24	ED3N4P -0,039/750	750	0,039	T40F	480	335	430	430	208	248	430	13x18	131	B
25	ED3N4P - 0,035/850	850	0,035	T40F	540	315	490	490	208	248	490	13x18	128	B
26	ED3N4P - 0,031/945	945	0,031	T40F	540	325	490	490	218	258	490	13x18	134	B
27	ED3N4P - 0,028/1055	1055	0,028	T40F	540	325	490	490	218	258	490	13x18	135	B
28	ED3N4P - 0,025/1190	1190	0,025	T40F	540	330	490	490	228	268	490	13x18	163	B

Примечание:
- Производитель оставляет за собой право внесения изменений в связи с постоянным усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей с параметрами, отличающимися от приведенных в таблице
