Изделия - Дроссели

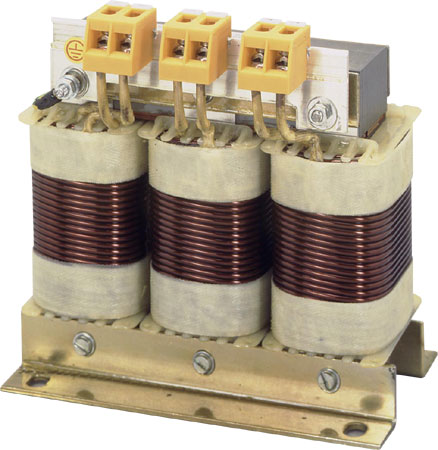

Трехфазные моторные дроссели
ED3S
Технические данные
Исполнение
|
Дроссели изготавливаются согласно стандартов EN 60289 или EN
61558-2-20 |
Класс изоляции |
E - Tmax=120°C, Tmax=70°C
F - Tmax=155°C, Tmax=100°C |
Темпер. oкружаещого воздуха |
40°C |
Номер гармоники |
Содержание гармоник (%) - I1h |
Смещение фазы |
|
1 |
3 |
5 |
7 |
11 |
13 |
50 |
100 |
33 |
20 |
14 |
9 |
7,7 |
2 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
Частота первой гармоники |
50 Гц |
Частота преключ. |
2500 Гц |
Ном. напряжение |
Un= 400 B |
Перегрузки |
110% In (долговременно) |
Степень защиты |
ИП00 |
Токовые клеммы |
винтовые зажимы или кабельные наконечники |
Крепеж |
при помощи крепежных уголков |
Описание
Дроссели моторные ED3SA1 находят широкое применение
в цепях преобразователей электроприводов переменного тока. Моторные
дроссели в зависимости от вида электропривода, с которым работают,
решают различные задачи: обеспечение непрерывности и сглаживание пульсаций
тока двигателя, ограничение тока короткого замыкания в цепи нагрузки
преобразователя, а также подавление коммутационных перенапряжений и
компенсация емкости питающей линии.
Возможно исполнение дросселей с отводами, заканчивающимися клеммами
под винт, кабельными клеммами либо токовыми шинами в зависимости от
величины пикового тока.
В приведенной ниже таблице указаны лишь примерные параметры некоторых
из производимых дросселей. Величины индуктивности дросселей ED3SA1,
приведенные в таблице, подобраны согласно данных используемых производителями
преобразователей частоты и приводов.
По предварительному согласованию возможно исполнение дросселей с другими
параметрами, отличными от приведенных в таблице.
N
|
Тип дросселя |
Индукт.
[мГн] |
Ток [A] |
Клас
изоляции |
L
[мм] |
B
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
f
[мм] |
Масса
[кг] |
Исполнение |
1. |
ED3SA1-30/2,1 |
30 |
2,1 |
T40E |
100 |
63 |
124 |
80 |
40 |
5x8 |
1,5 |
A |
2. |
ED3SA1-16,3/3,8 |
16,3 |
3,8 |
T40E |
125 |
75 |
141 |
100 |
55 |
5x8 |
2,6 |
A |
3. |
ED3SA1-11,8/5,3 |
11,8 |
5,3 |
T40E |
155 |
80 |
161 |
130 |
57 |
8x12 |
3,3 |
A |
4. |
ED3SA1-7,3/8,0 |
7,3 |
8 |
T40E |
155 |
80 |
161 |
130 |
57 |
8x12 |
3,5 |
A |
5. |
ED3SA1-4,6/11 |
4,6 |
11 |
T40E |
155 |
92 |
161 |
130 |
72 |
8x12 |
5,7 |
A |
6. |
ED3SA1-3,8/16 |
3,8 |
16 |
T40E |
190 |
97 |
185 |
170 |
68 |
8x12 |
8,4 |
A |
7. |
ED3SA1-2,5/23 |
2,5 |
23 |
T40E |
210 |
127 |
184 |
175 |
77 |
8x12 |
9,4 |
B |
8. |
ED3SA1-2,0/32 |
2 |
32 |
T40E |
210 |
157 |
184 |
175 |
95 |
8x12 |
16,0 |
B |
9. |
ED3SA1-1,5/38 |
1,5 |
38 |
T40E |
240 |
164 |
210 |
190 |
105 |
11x15 |
19,0 |
B |
10. |
ED3SA1-1,3/48 |
1,3 |
48 |
T40E |
265 |
164 |
228 |
215 |
126 |
11x15 |
32,2 |
C |
11. |
ED3SA1-1,3/60 |
1,3 |
60 |
T40E |
300 |
180 |
269 |
240 |
145 |
11x15 |
43,8 |
C |
12. |
ED3SA1-0,8/75 |
0,8 |
75 |
T40E |
300 |
167 |
269 |
240 |
133 |
11x15 |
35,5 |
C |
13. |
ED3SA1-0,7/90 |
0,7 |
90 |
T40E |
360 |
173 |
362 |
310 |
125 |
11x15 |
49,5 |
D |
14. |
ED3SA1-0,63/110 |
0,63 |
110 |
T40E |
360 |
209 |
362 |
310 |
155 |
11x15 |
79,5 |
D |
15. |
ED3SA1-0,4/150 |
0,4 |
150 |
T40F |
360 |
209 |
362 |
310 |
155 |
11x15 |
77,6 |
D |
16. |
ED3SA1-0,33/180 |
0,33 |
180 |
T40F |
360 |
209 |
362 |
310 |
155 |
11x15 |
73,3 |
D |
17. |
ED3SA1-0,26/220 |
0,26 |
220 |
T40F |
420 |
215 |
415 |
370 |
151 |
11x15 |
82,0 |
D |
18. |
ED3SA1-0,21/260 |
0,21 |
260 |
T40F |
420 |
215 |
415 |
370 |
151 |
11x15 |
80,5 |
D |
19. |
ED3SA1-0,18/320 |
0,18 |
320 |
T40F |
420 |
246 |
415 |
370 |
166 |
11x15 |
103,0 |
D |
20. |
ED3SA1-0,15/400 |
0,15 |
400 |
T40F |
480 |
270 |
485 |
430 |
191 |
13x18 |
130,0 |
D |
21. |
ED3SA1-0,12/500 |
0,12 |
500 |
T40F |
480 |
350 |
485 |
430 |
248 |
13x18 |
211,0 |
D |
22. |
ED3SA1-0,1/630 |
0,1 |
630 |
T40F |
540 |
365 |
546 |
490 |
268 |
13x18 |
266,0 |
D |
Примечание:
- Производитель оставляет за собой право внесения изменений в связи с
постоянным усовершенствованием предлагаемых изделий.
- После предварительного согласования возможно изготовление дросселей
с параметрами, отличающимися от приведенных в таблице
