Изделия - железнодорожные трансформаторы

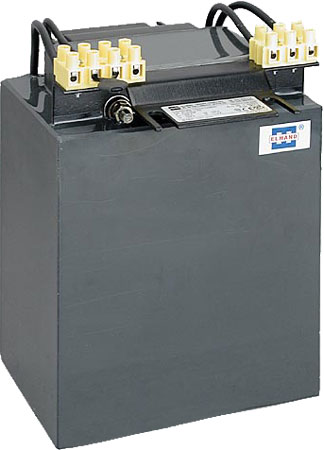

Однофазные разделительные трансформаторы
ET1KOL залитые
эпоксидной смолой - для питания "EOR"
Технические данные
| Исполнение: | железнодорожные разделительные трансформаторы ET1KOL изготавливаются согласно требованиям EN 61558-14 i EN 61558-2-4 |
| Класс изоляции: | T10E |
| Степень защиты: | IP 00 |
| Класс защищенности: | II |
| Частота: | 50/60 Гц |
| Напряжение первичной ообмотки: | 220 B |
| Напряжение вторичной ообмотки: | 220 B |
| Токовые клеммы: | токовые клеммы номинального сечения 10 мм2 |
| Крепеж: | подвешиваемый с помощью уголков |
Описание
Разделительные трансформаторы применяются в цепях, где требуется разделение напряжений. Техническое решение было разработано под применение трансформаторов в цепях защитного разделения нагревательных элементов электрического отопления железнодорожных стрелок типа EOR от питающих устройств, размещенных вблизи ж/д полотна. Трансформаторы приспособлены к монтажу в висячем положении в железнодорожных шкафах типа EGC-102. Монтажные вырезы размещены в соответствии со стандартным расположением отверстий, применяемом в железнодорожных устройствах.
Тип |
Мощн |
L [mm] |
B max [mm] |
H [mm] |
L1 [mm] |
L2 [mm] |
B1 [mm] |
H1 [mm] |
d [mm] |
e [mm] |
g [mm] |
f [mm] |
Масса [кг] |
| ET1KOLZ - 1,8 |
1,8 |
200 |
210 |
295 |
168 |
105 |
128 |
210 |
85 |
170 |
9 |
30 |
21 |
| ET1KOL - 2,5 | 2,5 |
200 |
235 |
280 |
200 |
105 |
138 |
235 |
85 |
170 |
11 |
30 |
28 |
Примечания:
Производитель оставляет за собой право внесения изменений, вытекающих
из непрерывного усовершенствования предлагаемых изделий.
По предварительному согласованию возможно исполнение трансформатора в
другой версии.
