Изделия - Трансформаторы разделительные для питания медицинских помещении
Однофазные разделительные трансформаторы ET1 MED для питания медицинских
помещении
Технические данные
| Исполнение: | трансформаторы разделительные для питания медицинских помещении изготавливаются согласно требованиям IEC 61558-2-15 и DIN VDE 0107 |
| Класс изоляции: | T40E |
| Степень защиты: | IP 00 |
| Класс защищенности: | II |
| Частота: | 50/60 Гц |
| Напряжение первичной ообмотки: | 230 В или 220 В |
| Напряжение вторичной ообмотки: | 230 В или 220 В |
| Напряжение короткого замыкания: | < 3% Un |
| Холостой ток: | < 3% In |
| Ток утечки: | макс. 0,2 мА |
| Предельный ток включения: | 8 x In RMS (12 x In max) |
| Токовые клеммы: | токовые клеммы номинального сечения до 10 мм2 либо медные шины |
| Крепеж: | с помощью уголков |
Описание
Однофазные трансформаторы разделительные типа ET 1MED
предназначены для питания медицинского оборудования в больничных помещениях,в
которых существует угроза для жизни или здоровья пациентов в случае
удара током даже небольшого напряжения. Они отвечают требованиям нормы
61558-2-15:1999, DIN VDE 107:1994-10 а также проекту нормы EC 60364-7-710.
Трансформаторы оснащены усиленной изоляцией, а между первичной и вторичной
обмоткой находится экран, подключенный к изолированному зажиму "S".
Трансформаторы оснащены датчиками, позволяющими контролировать температуру
- позисторами РТС. В трансформаторах сделаны центральные выводы "2М"
для подключения реле, контролирующего состояние изоляции. В стандартном
исполнении, трансформаторы приспособлены для крепления в вертикальном
положении при помощи крепящих угольников. Мы поставляем также трансформаторы
в корпусах, имеющих степень защиты IP 23, IP 24, IP 44.
Учитывая требования инвесторов и проектировщиков, мы осуществляем комплексные
поставки разделяющих трансформаторов вместе с комплектными
автоматическими переключающими системами НЕ 001.
Поставляемые системы автоматики обеспечивают:
- резерв питания
- контроль величин основного и резервного напряжения
- мониторинг нагрузки трансформатора
- постоянный контроль состояния изоляции сети IT.

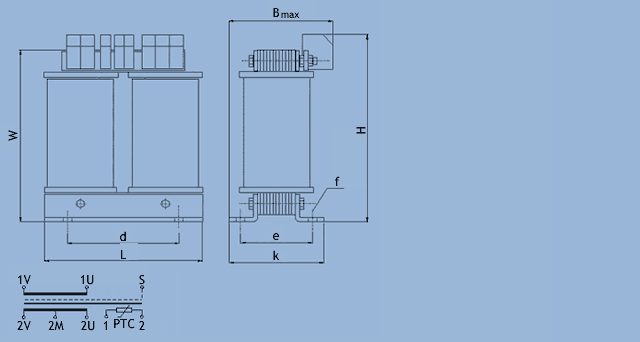

Тип
|
Мощность
[кВА ] |
In
[A] |
Pfe
[W] |
Pcu
[W] |
uz
[%Un] |
io
[%In] |
Ibezp
[A] gG |
L
[мм] |
Bmax
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
k
[мм] |
w
[мм] |
f [мм]
|
Масса
[кг] |
| ET1MED - 2,5 |
2,5
|
11,3
|
10
|
86
|
2,72
|
0,95
|
16
|
200
|
180
|
280
|
140
|
145
|
177
|
258
|
11 x 15
|
29
|
| ET1MED - 3,15 | 3,15
|
14,1
|
15
|
118
|
2,78
|
0,92
|
25
|
200
|
200
|
280
|
140
|
171
|
203
|
258
|
11 x 15
|
33
|
| ET1MED - 4,0 |
4,0
|
18
|
19
|
129
|
2,57
|
0,89
|
25
|
240
|
180
|
325
|
200
|
140
|
178
|
305
|
11 x 15
|
41
|
| ET1MED - 5,0 | 5,0
|
22,5
|
22
|
171
|
2,57
|
0,79
|
35
|
240
|
195
|
325
|
200
|
155
|
193
|
305
|
11 x 15
|
46
|
| ET1MED - 6,3 |
6,3
|
28,3
|
23
|
212
|
2,42
|
0,67
|
35
|
240
|
195
|
325
|
200
|
155
|
193
|
305
|
11 x 15
|
50
|
| ET1MED - 8,0 | 8,0
|
35,7
|
29
|
222
|
2,23
|
0,84
|
50
|
280
|
210
|
370
|
240
|
166
|
208
|
356
|
11 x 15
|
62
|
| ET1MED - 10,0 | 10,0
|
45,2
|
30
|
300
|
2,9
|
0,5
|
63
|
280
|
225
|
435
|
240
|
181
|
225
|
356
|
11 x 15
|
75
|
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
