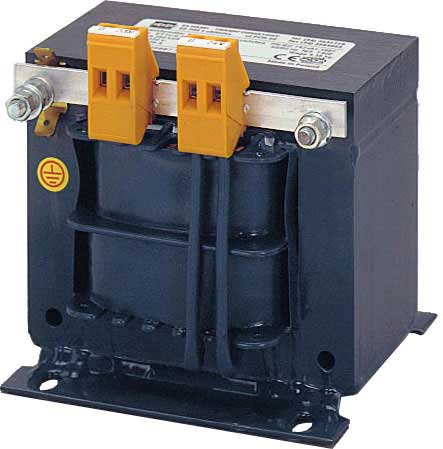

Изделия - Трансформаторы безопасного напряжения
Однофазные трансформаторы безопасного напряжения
ET1o мощностью от 0,05 кВA дo 3,0 кВА (исполнение
BЕ)
Технические данные
Исполнение: |
трансформаторы безопасного напряжения изготавливаются
согласно требованиям EN 61558-1 и EN 61558-2-6 |
Класс изоляции: |
T40E - в наземной версии N/3, T45E - в морской версии W/3, E -
стандартно (до мощности 2,5 кВА) либо F - для специальных исполнений |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 50 В |
Токовые клеммы: |
токовые клеммы номинального сечения от 1,5 мм2 до 10 мм2 либо
кабельные клеммы |
Крепеж: |
с помощью монтажной пластины либо уголков |
Описание
Трансформаторы безопасного напряжения предназначены
для питания электрических устройств низковольтным напряжением. В стандартном
исполнении трансформаторы приспособлены к монтажу с помощью основы,
приваренной к сердечнику, либо прикручиваемых уголков. По согласованию
трансформаторы могут иметь большее количество выводов. Токовые клеммы
могут быть размещены только с одной либо по обеим сторонам трансформатора.
По желанию трансформаторы могут быть собраны в корпусах со степенями
защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей
через дроссельную катушку.

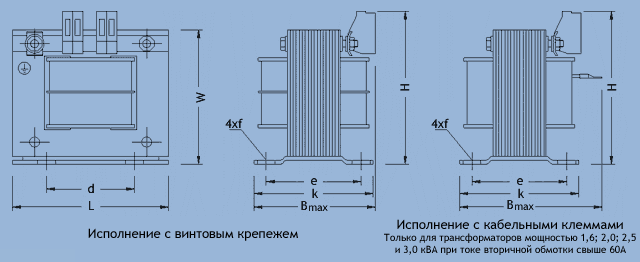

Тип |
Мощн. [кВА] |
L [мм] |
Bmax [мм] |
H [мм] |
d [мм] |
e [мм] |
k [мм] |
w [мм] |
f [мм] |
Масса [кг] |
ET1o_* 0,050 BE |
0,050 |
78 |
77 |
90 |
56 |
47,5 |
59,5 |
70 |
4,8 x 9,0 |
1,2 |
ET1o_* 0,063 BE |
0,063 |
84 |
80 |
93 |
64 |
51,5 |
64 |
74 |
4,8 x 9,0 |
1,5 |
ET1o_* 0,075 BE |
0,075 |
84 |
80 |
93 |
64 |
51,5 |
64 |
74 |
4,8 x 9,0 |
1,7 |
ET1o_* 0,10 BE |
0,10 |
84 |
93 |
93 |
64 |
63,5 |
76 |
74 |
4,8 x 9,0 |
2,1 |
ET1o_* 0,13 BE |
0,13 |
105 |
93 |
112 |
80,5 |
63 |
80 |
90 |
5,8 x 12,0 |
2,9 |
ET1o_* 0,16 BE |
0,16 |
105 |
101 |
112 |
80,5 |
71 |
88 |
90 |
5,8 x 12,0 |
3,2 |
ET1o_* 0,20 BE |
0,20 |
105 |
101 |
112 |
80,5 |
71 |
88 |
90 |
5,8 x 12,0 |
3,4 |
ET1o_* 0,25 BE |
0,25 |
105 |
119 |
112 |
80,5 |
86 |
103 |
90 |
5,8 x 12,0 |
4,2 |
ET1o_* 0,32 BE |
0,32 |
120 |
100 |
123 |
90 |
73 |
91 |
105 |
5,8 x 12,0 |
4,4 |
ET1o_* 0,40 BE |
0,40 |
120 |
117 |
123 |
90 |
85 |
104 |
105 |
5,8 x 12,0 |
5,3 |
ET1o_* 0,50 BE |
0,50 |
120 |
137 |
123 |
90 |
106 |
124 |
105 |
5,8 x 12,0 |
7,1 |
ET1o_* 0,63 BE |
0,63 |
150 |
114 |
148 |
122 |
90 |
112 |
132 |
7,0 x 15,0 |
7,9 |
ET1o_* 0,80 BE |
0,80 |
150 |
132 |
148 |
122 |
106 |
128 |
132 |
7,0 x 15,0 |
10,2 |
ET1o_* 1,00 BE |
1,00 |
150 |
155 |
148 |
122 |
134 |
156 |
132 |
7,0 x 15,0 |
13,1 |
ET1o_* 1,30 BE |
1,30 |
174 |
138 |
164 |
135 |
106 |
126 |
148 |
7,0 x 13,0 |
14,7 |
ET1o_* 1,60 BE |
1,60 |
174 |
170/210** |
164 |
135 |
116 |
136 |
148 |
7,0 x 13,0 |
18,9 |
ET1o_* 2,00 BE |
2,00 |
192 |
170/210** |
195 |
150 |
122 |
152 |
170 |
10,0 x 18,0 |
23,0 |
ET1o_* 2,50 BE |
2,50 |
192 |
190/230** |
195 |
150 |
140 |
170 |
170 |
10,0 x 18,0 |
25,0 |
ET1o_* 3,00 BE |
3,00 |
192 |
200/240** |
195 |
150 |
150 |
180 |
170 |
10,0 x 18,0 |
28,0 |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении
прибавить букву "M"
** - размер B с клеммами под винт/ кабельными клеммами
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
