Изделия - Tрансформаторы безопасного напряжения

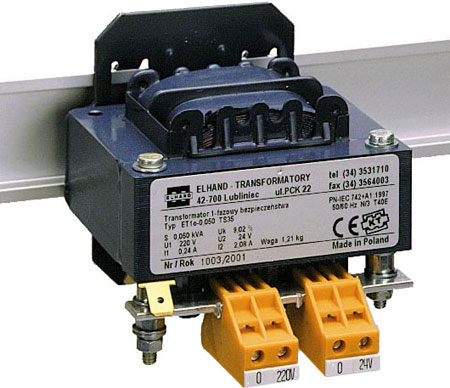

Однофазные трансформаторы безопасного напряжения
ET1o мощностью от 0,05 кВA дo 0,13 кВА, устанавливаемые
на шине TS 35 (исполнение BT)
Технические данные
Исполнение: |
трансформаторы безопасного напряжения изготавливаются
согласно требованиям EN 61558-1 и EN 61558-2-6 |
Класс изоляции: |
T40E - в наземной версии N/3, T45E - в морской версии W/3 |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 50 В |
Токовые клеммы: |
токовые клеммы номинального сечения от 1,5 мм2 до 4
мм2 |
Крепеж: |
к шине TS 35 согласно EN 50022 при помощи монтажной пластины |
Описание
Трансформаторы безопасного напряжения предназначены для
питания электрических устройств низковольтным напряжением. Соответствующий
замок в основании трансформатора обеспечивает простой и легкий монтаж
на шине TS 35 в соответствии с нормой EN 50022. По согласованию трансформаторы
могут иметь большее количество выводов. Токовые клеммы могут быть размещены
только с одной либо по обеим сторонам трансформатора.

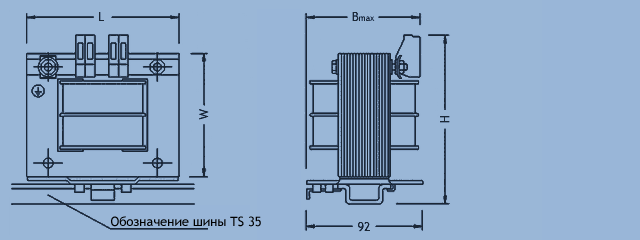

Тип |
Мощн. [кВА] |
L [мм] |
Bmax [мм] |
H [мм] |
w [мм] |
Масса [кг] |
ET1o_* - 0,050 BT |
0,050 |
78 |
76 |
112 |
70 |
1,2 |
ET1o_* - 0,063 BT |
0,063 |
84 |
85 |
114 |
74 |
1,6 |
ET1o_* - 0,075 BT |
0,075 |
84 |
85 |
114 |
74 |
1,7 |
ET1o_* - 0,100 BT |
0,100 |
84 |
100 |
114 |
74 |
2,1 |
ET1o_* - 0,130 BT |
0,130 |
105 |
100 |
129 |
90 |
2,9 |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении
прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии. скачать
описание в формате pdf
|
