Изделия - Трансформаторы изолирующие

Однофазные изолирующие трансформаторы ET1o мощностью от 0,05 кВA дo 3,0 кВА (исполнение SЕ)

Технические данные

Исполнение: трансформаторы изолирующие изготавливаются согласно требованиям EN 61558-1 и EN 61558-2-4
Класс изоляции: T40E - в наземной версии N/3, T45E - в морской версии W/3, E - стандартно (до мощности 2,5 кВА) либо F - для специальных исполнений
Степень защиты: IP 00
Класс защищенности: I
Частота: 50/60 Гц
Напряжение первичной ообмотки: до 1000 В
Напряжение вторичной ообмотки: до 1000 В
Токовые клеммы: токовые клеммы номинального сечения от 1,5 мм2 до 10 мм2 или кабельные клеммы для токов свыше 61 A2
Крепеж: с помощью монтажной пластины либо уголков

Описание

Изолирующие трансформаторы используют в схемах, где требуется разделение напряжения. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью основы, приваренной к сердечнику, либо прикручиваемых уголков. По согласованию трансформаторы могут иметь большее количество выводов. Токовые клеммы могут быть размещены только с одной либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей через дроссельную катушку.

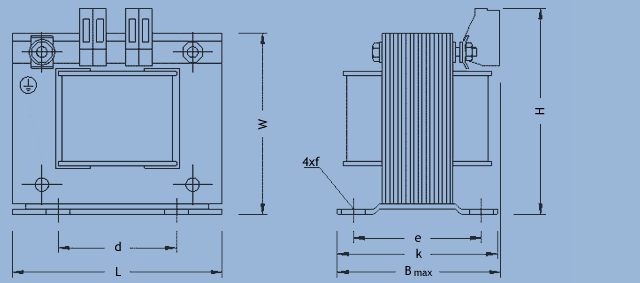

Тип
Мощн. [кВА]
L [мм]
B max [мм]
H [мм]
d [мм]
e [мм]
k [мм]
w [мм]
f [мм]
Масса [кг]
ET1o_* - 0,050 SE
0,050
78
77
90
56
47,5
59,5
70
4,8 x 9,0
1,2
ET1o_* - 0,063 SE
0,063
84
80
93
64
51,5
64
74
4,8 x 9,0
1,5
ET1o_* - 0,075 SE
0,075
84
80
93
64
51,5
64
74
4,8 x 9,0
1,7
ET1o_* - 0,10 SE
0,10
84
93
93
64
63,5
76
74
4,8 x 9,0
2,1
ET1o_* - 0,13 SE
0,13
105
93
112
80,5
63
80
90
5,8 x 12,0
2,9
ET1o_* - 0,16 SE
0,16
105
101
112
80,5
71
88
90
5,8 x 12,0
3,2
ET1o_* - 0,20 SE
0,20
105
101
112
80,5
71
88
90
5,8 x 12,0
3,4
ET1o_* - 0,25 SE
0,25
105
119
112
80,5
86
103
90
5,8 x 12,0
4,2
ET1o_* - 0,32 SE

0,32

120
100
123
90
73
91
105
5,8 x 12,0
4,4
ET1o_* - 0,40 SE
0,40
120
117
123
90
85
104
105
5,8 x 12,0
5,3
ET1o_* - 0,50 SE
0,50
120
137
123
90
106
124
105
5,8 x 12,0
7,1
ET1o_* - 0,63 SE
0,63
150
114
148
122
90
112
132
7,0 x 15,0
7,9
ET1o_* - 0,80 SE
0,80
150
132
148
122
106
128
132
7,0 x 15,0
10,2
ET1o_* - 1,00 SE
1,00
150
155
148
122
134
156
132
7,0 x 15,0
13,1
ET1o_* - 1,30 SE
1,30
174
138
164
135
106
126
148
7,0 x 13,0
14,7
ET1o_* - 1,60 SE
1,60
174
170
164
135
116
136
148
7,0 x 13,0
18,9
ET1o_* - 2,00 SE
2,00
192
167
195
150
122
152
170
10,0 x 18,0
22,0
ET1o_* - 2,50 SE
2,50
192
185
195
150
140
170
170
10,0 x 18,0
24,0
ET1o_* - 3,00 SE
3,00
192
192
195
150
150
180
170
10,0 x 18,0
27,0

* - для трансформаторов в морском исполнении W/3 необходимо в обозначении прибавить букву "M"

Примечание:
Производитель оставляет за собой право введения изменений, вытекающих в процессе непрерывного усовершенствования изделий. По предварительному согласованию возможным является исполнение трансформатора в иной версии.

скачать описание в формате pdf
