Изделия - Трансформаторы для применение
в горнодобывающей промышленности

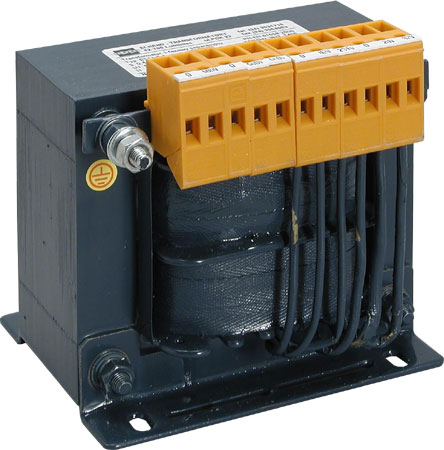

Однофазные трансформаторы для применение
в горнодобывающей промышленности ET1oG,
ET1SG
мощностью от 0,05 кВA дo 63
кВA
Технические данные
Исполнение: |
трансформаторы изготавливаются согласно требованиям
PN G-50003 или BN 0466-03 |
Класс изоляции: |
E (стандартно), F либо H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы либо кабельные клеммы |
Крепеж: |
с помощью монтажной пластины либо уголков |
Описание
Однофазные трансформаторы в исполнении для горнодобывающей
промышленности типа ET1SG и ET1oG находят применение чаще всего в схемах
питания автоматики устройств, работающих как на поверхности, так и под
землей.
В стандартном исполнении трансформаторы приспособлены к закреплению при
помощи основания, приваренного к сердечнику, или при помощи прикручиваемых
угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно
требованиям приведенным в заказе. Токовые зажимы могут быть расположены
только с одной стороны или с обеих сторон трансформатора.
По желанию, трансформаторы могут устанавливаться в кожухах со степенью
защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей
через сальниковые уплотнения.

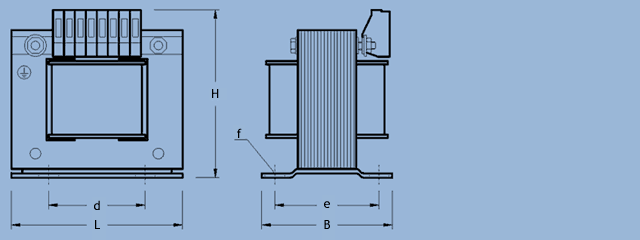

Тип |
Мощн. [кВА] |
Wykonanie |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
ET1oG, ET1SG |
0,075 |
BE, SE, BT, ST, E, T |
84 |
70 |
94 |
64 |
51,5 |
4,8 x 9 |
1,5 |
ET1oG, ET1SG |
0,25 |
BE, SE, E |
105 |
107 |
110 |
80,5 |
86 |
5,8 x 12 |
4,4 |
ET1oG, ET1SG |
0,63 |
BE, SE, E |
150 |
112 |
145 |
122 |
90 |
7 x 15 |
7,6 |
ET1oG, ET1SG |
1,0 |
BE, SE, E |
174 |
150 |
158 |
135 |
116 |
7 x 15 |
16,8 |
ET1oG, ET1SG |
2,0 |
BE, SE, E |
178 |
153 |
233 |
128 |
126 |
11 x 15 |
18 |
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. Таблица включает
только перечень продукции. По предварительному согласованию возможным
является исполнение трансформатора в иной версии.
|
