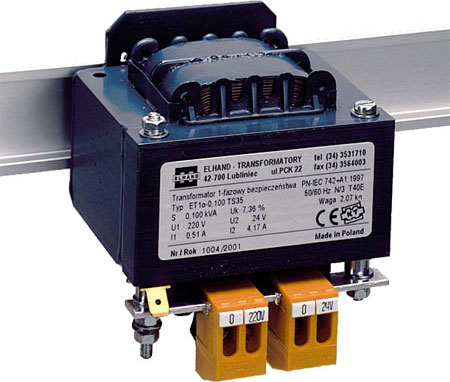

Однофазные изолирующие трансформаторы
ET1o мощностью от 0,05 кВA дo 0,13 кВА, устанавливаемые
на шине TS 35 (исполнение ST)
Технические данные
| Исполнение: | трансформаторы изолирующие изготавливаются согласно требованиям EN 61558-1 и EN 61558-2-4 |
| Класс изоляции: | T40E ? в наземной версии N/3, T45E ? в морской версии W/3 |
| Степень защиты: | IP 00 |
| Класс защищенности: | I |
| Частота: | 50/60 Гц |
| Напряжение первичной ообмотки: | до 1000 В |
| Напряжение вторичной ообмотки: | до 1000 В |
| Токовые клеммы: | токовые клеммы номинального сечения от 1,5 мм2 до 4 мм2 |
| Крепеж: | к шине TS 35 согласно EN 50022 при помощи монтажной пластины |
Описание
Изолирующие трансформаторы трансформаторы используют в схемах, где требуется разделение напряжения. Соответствующий замок в основании трансформатора обеспечивает простой и легкий монтаж на шине TS 35 в соответствии с нормой EN 50022. По согласованию трансформаторы могут иметь большее количество выводов. Токовые клеммы могут быть размещены только с одной либо по обеим сторонам трансформатора.

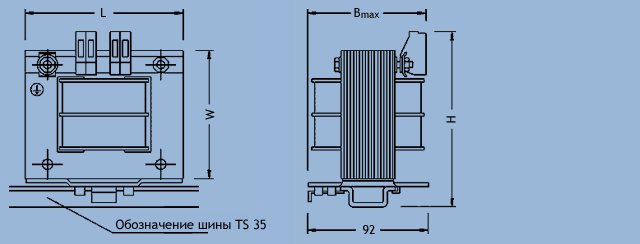

Тип |
Мощн. [кВА] |
L [мм] |
B max [мм] |
H [мм] |
w [мм] |
Масса [кг] |
| ET1o_* - 0,050 ST |
0,050 |
78 |
76 |
112 |
70 |
1,2 |
| ET1o_* - 0,063 ST | 0,063 |
84 |
85 |
114 |
74 |
1,6 |
| ET1o_* - 0,075 ST |
0,075 |
84 |
85 |
114 |
74 |
1,7 |
| ET1o_* - 0,100 ST | 0,100 |
84 |
100 |
114 |
74 |
2,1 |
| ET1o_* - 0,130 ST |
0,130 |
105 |
100 |
129 |
90 |
2,9 |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
