Однофазные трансформаторы изолирующиеET1o
мощностью от 2,0 кВA дo 25,0 кВА
(исполнение SU)
Технические данные
Исполнение: |
трансформаторы изолирующие изготавливаются согласно
требованиям EN 61558-1 и EN 61558-2-4 |
Класс изоляции: |
T40E - в наземной версии N/3, T45E - в морской версии W/3 |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы номинального сечения от 4 мм2 до 150
мм2 либо медные шины |
Крепеж: |
с помощью уголков |
Описание
Изолирующие трансформаторы используют в схемах, где
требуется разделение напряжения. В стандартном исполнении трансформаторы
приспособлены к монтажу с помощью крепежных уголков. Количество выводов
со стороны первичной и вторичной обмоток - по согласованию с получателем.
Токовые клеммы могут быть размещены только с одной либо по обеим сторонам
трансформатора. Первичная и вторичная овмотка отделены друг от друга
медным экраном. По желанию трансформаторы могут быть собраны в корпусах
со степенями защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих
кабелей через дроссельные катушки. В стандартном исполнении корпуса
покрыты порошковым лаком цвета RAL 7032.

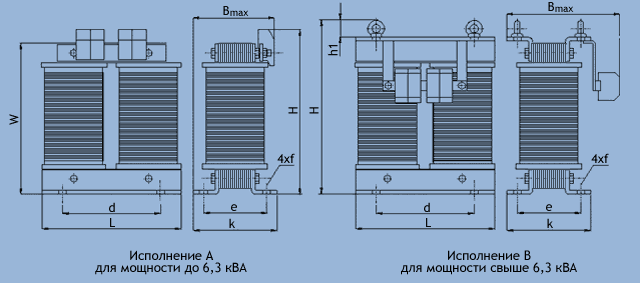

Тип |
Мощн. [кВА] |
L [мм] |
B max [мм] |
H [мм] |
d [мм] |
e [мм] |
k [мм] |
h1 [мм] |
w [мм] |
f [мм] |
Масса [кг] |
Исполн. |
ET1o_* - 2,0 |
2,0 |
178 |
145 |
252 |
128 |
114 |
140 |
- |
223 |
11 x 15 |
18 |
A |
ET1o_* - 2,5 |
2,5 |
178 |
158 |
252 |
128 |
126 |
152 |
- |
223 |
11 x 15 |
21 |
A |
ET1o_* - 3,0 |
3,0 |
200 |
165 |
280 |
140 |
133 |
165 |
- |
258 |
11 x 15 |
24 |
A |
ET1o_* - 3,5 |
3,5 |
200 |
177 |
280 |
140 |
145 |
177 |
- |
258 |
11 x 15 |
27 |
A |
ET1o_* - 4,0 |
4,0 |
200 |
195 |
285 |
140 |
160 |
192 |
- |
258 |
11 x 15 |
30 |
A |
ET1o_* - 5,0 |
5,0 |
200 |
205 |
285 |
140 |
171 |
203 |
- |
258 |
11 x 15 |
36 |
A |
ET1o_* - 6,3 |
6,3 |
240 |
180 |
315 |
200 |
140 |
178 |
- |
305 |
11 x 15 |
41 |
A |
ET1o_* - 7,5 |
7,5 |
280 |
255 |
415 |
240 |
141 |
183 |
53 |
- |
11 x 15 |
46 |
B |
ET1o_* - 8,0 |
8,0 |
280 |
265 |
415 |
240 |
151 |
193 |
53 |
- |
11 x 15 |
57 |
B |
ET1o_* - 10,0 |
10,0 |
280 |
280 |
415 |
240 |
166 |
208 |
53 |
- |
11 x 15 |
64 |
B |
ET1o_* - 12,0 |
12,0 |
280 |
295 |
415 |
240 |
181 |
223 |
53 |
- |
11 x 15 |
76 |
B |
ET1o_* - 15,0 |
15,0 |
320 |
340 |
475 |
270 |
200 |
240 |
63 |
- |
13 x 18 |
94 |
B |
ET1o_* - 16,0 |
16,0 |
320 |
350 |
475 |
270 |
210 |
250 |
63 |
- |
13 x 18 |
110 |
B |
ET1o_* - 20,0 |
20,0 |
360 |
370 |
540 |
310 |
230 |
270 |
63 |
- |
13 x 18 |
119 |
B |
ET1o_* - 25,0 |
25,0 |
360 |
380 |
540 |
310 |
240 |
280 |
63 |
- |
13 x 18 |
130 |
B |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении
прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
скачать
описание в формате pdf
|
