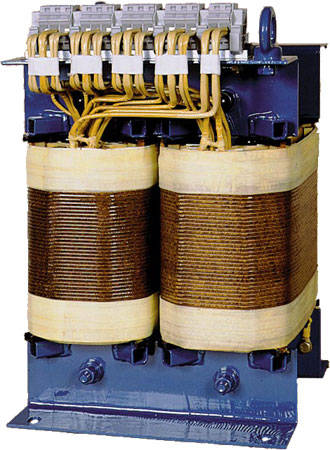

Однофазные трансформаторы силовые ET1S
мощностью от 1,6 кВA дo 63
кВА
Технические данные
Исполнение: |
трансформаторы силовые изготавливаются
согласно требованиям IEC 60726+A1 |
Класс изоляции: |
E (стандартный до 10 кВA), F (стандартный свыше 10 кВA) либо H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы, кабельные клеммы либо медные шины |
Крепеж: |
на 4 винта с помощью уголков |
Описание
Трансформаторы силовые предназначены для питания
энергоемкого электрооборудования, а также для применения в других отраслях
промышленности.
В стандартном исполнении трансформаторы приспособлены к монтажу с помощью
крепежных уголков. Количество выводов со стороны первичной и вторичной
обмоток - по согласованию с получателем.
По желанию трансформаторы могут быть собраны в корпусах со степенями
защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей
через дроссельные катушки. В стандартном исполнении корпуса покрыты
порошковым лаком цвета RAL 7032.

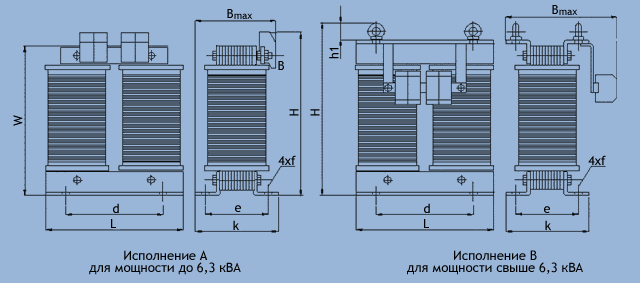

Тип |
Мощн. [кВА] |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
k [мм] |
h1
[мм] |
w [мм] |
f [мм] |
Масса [кг] |
Исполн. |
ET1S_* - 1,6 |
1,6 |
160 |
145 |
235 |
110 |
115 |
141 |
- |
203 |
11 x 15 |
17 |
A |
ET1S_* - 2,0 |
2,0 |
178 |
145 |
252 |
128 |
114 |
140 |
- |
223 |
11 x 15 |
18 |
A |
ET1S_* - 2,5 |
2,5 |
178 |
158 |
252 |
128 |
126 |
152 |
- |
223 |
11 x 15 |
21 |
A |
ET1S_* - 3,0 |
3,0 |
200 |
165 |
280 |
140 |
133 |
165 |
- |
258 |
11 x 15 |
24 |
A |
ET1S_* - 3,5 |
3,5 |
200 |
177 |
280 |
140 |
145 |
177 |
- |
258 |
11 x 15 |
27 |
A |
ET1S_* - 4,0 |
4,0 |
200 |
195 |
285 |
140 |
160 |
192 |
- |
258 |
11 x 15 |
30 |
A |
ET1S_* - 5,0 |
5,0 |
200 |
205 |
285 |
140 |
171 |
203 |
- |
258 |
11 x 15 |
36 |
A |
ET1S_* - 6,3 |
6,3 |
240 |
180 |
315 |
200 |
140 |
178 |
- |
305 |
11 x 15 |
41 |
A |
ET1S_* - 7,5 |
7,5 |
280 |
255 |
415 |
240 |
141 |
183 |
53 |
- |
11 x 15 |
46 |
B |
ET1S_* - 8,0 |
8,0 |
280 |
265 |
415 |
240 |
151 |
193 |
53 |
- |
11 x 15 |
57 |
B |
ET1S_* - 10,0 |
10,0 |
280 |
280 |
415 |
240 |
166 |
208 |
53 |
- |
11 x 15 |
64 |
B |
ET1S_* - 12,0 |
12,0 |
280 |
295 |
415 |
240 |
181 |
223 |
53 |
- |
11 x 15 |
76 |
B |
ET1S_* - 15,0 |
15,0 |
320 |
340 |
475 |
270 |
200 |
240 |
63 |
- |
13 x 18 |
94 |
B |
ET1S_* - 16,0 |
16,0 |
320 |
350 |
475 |
270 |
210 |
250 |
63 |
- |
13 x 18 |
110 |
B |
ET1S_* - 20,0 |
20,0 |
360 |
370 |
540 |
310 |
230 |
270 |
63 |
- |
13 x 18 |
119 |
B |
ET1S_* - 25,0 |
25,0 |
360 |
380 |
540 |
310 |
240 |
280 |
63 |
- |
13 x 18 |
130 |
B |
ET1S_* - 30,0 |
30,0 |
360 |
390 |
540 |
310 |
250 |
290 |
63 |
- |
13 x 18 |
150 |
B |
ET1S_* - 40,0 |
40,0 |
460 |
440 |
610 |
360 |
230 |
320 |
63 |
- |
13 x 18 |
210 |
B |
ET1S_* - 50,0 |
50,0 |
460 |
470 |
610 |
360 |
270 |
360 |
63 |
- |
13 x 18 |
265 |
B |
ET1S_* - 63,0 |
63,0 |
460 |
490 |
610 |
360 |
290 |
380 |
63 |
- |
13 x 18 |
290 |
B |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении
прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий.
Таблица включает только перечень продукции. скачать
описание в формате pdf
|
