Изделия - железнодорожные трансформаторы

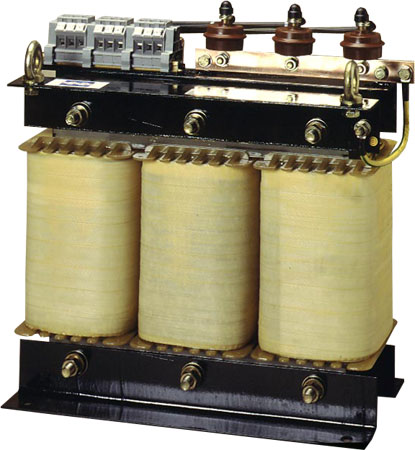

Трехфазные железнодорожные трансформаторы ET3KOL -
для питания линий блокировок
Технические данные
Исполнение: |
железнодорожные трансформаторы ET3KOL изготавливаются
согласно требованиям IEC 60726+A1 |
Класс изоляции: |
T40E либо T45E |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы либо кабельные клеммы |
Крепеж: |
на 4 винта с помощью уголков |
Описание
Техническое решение было разработано под применение трансформаторов
в цепях защитного разделения линейных блокировочных устройств от питающей
сети. Трансформаторы оборудованы ограничителями перенапряжений. Предназначены
для питания линий блокировок, особо подверженных громоразрядным перенапряжениям.

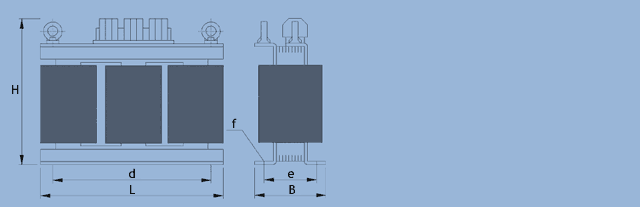

Тип |
Мощн |
Частота. [Гц] |
L [mm] |
B [mm] |
H [mm] |
d [mm] |
e [mm] |
f [mm] |
Масса [кг] |
ET3KOL |
16 |
50 |
420 |
225 |
447 |
370 |
183 |
11 x 15 |
123 |
Примечания:
Производитель оставляет за собой право внесения изменений, вытекающих
из непрерывного усовершенствования предлагаемых изделий.
По предварительному согласованию возможно исполнение трансформатора в
другой версии.
