Изделия - Трансформаторы разделительные для питания медицинских помещении
Трехфазные разделительные трансформаторы ET3MED для
питания медицинских помещении
Технические данные
| Исполнение: | трансформаторы разделительные для питания медицинских помещении изготавливаются согласно требованиям IEC 61558-2-15 и DIN VDE 0107 |
| Класс изоляции: | T40E |
| Степень защиты: | IP 00 |
| Класс защищенности: | II |
| Частота: | 50/60 Гц |
| Напряжение первичной ообмотки: | 3 x 400 B |
| Напряжение вторичной ообмотки: | 3 x 230 B |
| Напряжение короткого замыкания: | < 3% Un |
| Холостой ток: | < 3% In |
| Ток утечки: | макс. 2,5 мA |
| Предельный ток включения | 8 x In RMS (12 x In max) |
| Токовые клеммы: | токовые клеммы номинального сечения до 10 мм2 либо медные шины |
| Крепеж: | с помощью уголков |
Описание
Трехфазные трансформаторы разделительные типа ET 3MED предназначены для питания медицинского оборудования в больничных помещениях,в которых существует угроза для жизни или здоровья пациентов в случае удара током даже небольшого напряжения. Они отвечают требованиям нормы 61558-2-15:1999, DIN VDE 107:1994-10 а также проекту нормы IEC 60364-7-710. Трансформаторы оснащены усиленной изоляцией, а между первичной и вторичной обмоткой находится экран, подключенный к изолированному зажиму "S". Трансформаторы оснащены датчиками, позволяющими контролировать температуру - позисторами РТС. В стандартном исполнении, трансформаторы приспособлены для крепления в вертикальном положении при помощи крепящих угольников. Мы поставляем также трансформаторы в корпусах, имеющих степень защиты IP 23, IP 24, IP 44.
Учитывая требования инвесторов и проектировщиков, мы
осуществляем комплексные поставки разделительных трансформаторов
вместе с комплектными автоматическими переключающими системами НЕ 001.
Поставляемые системы автоматики обеспечивают:
- резерв питания
- контроль величин основного и резервного напряжения
- мониторинг нагрузки трансформатора
- постоянный контроль состояния изоляции сети IT

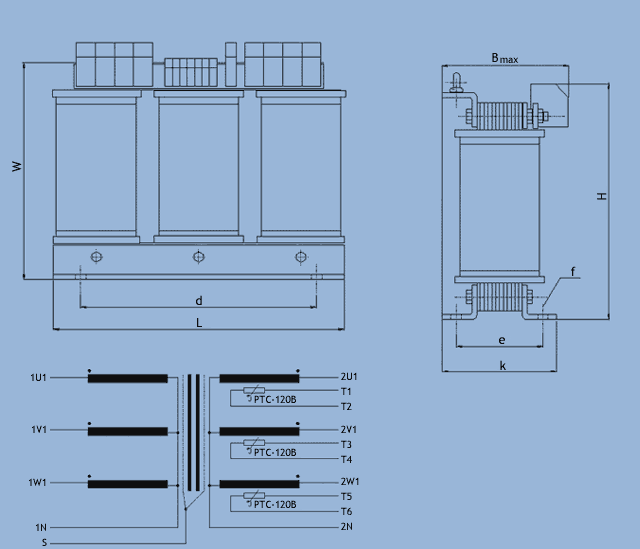

Тип
|
Мощность
[кВА] |
In
[A] |
Pfe
[Вт] |
Pcu
[Вт] |
uz
[% Un] |
io
[% In] |
Ibezp
[A] gG |
L
[мм] |
B max
[мм] |
H
[мм] |
d
[мм] |
e
[мм] |
k
[мм] |
w
[мм] |
f
[мм] |
Масса
[кг] |
Исп.
|
| ET3MED - 2,5 |
2,5
|
3,7
|
28
|
60
|
2,8
|
1,9
|
6
|
300
|
190
|
285
|
240
|
145
|
177
|
258
|
11 x 15
|
43
|
A
|
| ET3MED - 3,15 | 3,15
|
4,7
|
32
|
80
|
2,9
|
1,8
|
10
|
300
|
200
|
285
|
240
|
160
|
192
|
258
|
11 x 15
|
49
|
A
|
| ET3MED - 4,0 |
4,0
|
6,0
|
38
|
100
|
2,6
|
1,7
|
10
|
300
|
210
|
285
|
240
|
171
|
203
|
258
|
11 x 15
|
53
|
A
|
| ET3MED - 5,0 | 5,0
|
7,5
|
39
|
125
|
2,9
|
1,7
|
16
|
360
|
245
|
360
|
310
|
140
|
178
|
305
|
11 x 15
|
62
|
B
|
| ET3MED - 6,3 |
6,3
|
9,4
|
40
|
160
|
2,8
|
1,7
|
16
|
360
|
250
|
360
|
310
|
140
|
178
|
305
|
11 x 15
|
65
|
B
|
| ET3MED - 8,0 | 8,0
|
12,0
|
51
|
210
|
2,9
|
1,6
|
20
|
420
|
285
|
415
|
370
|
166
|
208
|
356
|
11 x 15
|
88
|
B
|
| ET3MED - 10,0 |
10,0
|
14,9
|
60
|
220
|
2,6
|
1,6
|
25
|
420
|
300
|
415
|
370
|
181
|
223
|
356
|
11 x 15
|
106
|
B
|
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
