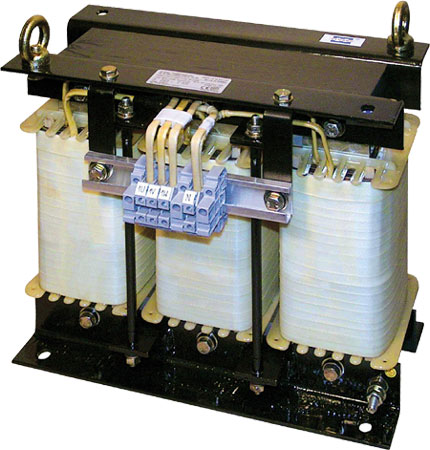

Трехфазные изолирующие трансформаторы ET3o мощностью от 0,05 кВA дo 40,0 kVA кВА (исполнение S)

Технические данные

Исполнение: трансформаторы изолирующие изготавливаются согласно требованиям EN 61558-1 и EN 61558-2-4
Класс изоляции: T40E - в наземной версии N/3, T45E - в морской версии W/3
Степень защиты: IP 00
Класс защищенности: I
Частота: 50/60 Гц
Напряжение первичной ообмотки: до 1000 В
Напряжение вторичной ообмотки: до 1000 В
Токовые клеммы: токовые клеммы номинального сечения от 4 мм2 до 150 мм2 либо медные шины
Крепеж: с помощью уголков

Описание

Изолирующие трансформаторы используют в схемах, где требуется разделение напряжения. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью прикручиваемых уголков. По согласованию трансформаторы могут иметь большее количество выводов. Токовые клеммы могут быть размещены только с одной либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей через дроссельную катушку. В стандартном исполнении корпуса покрыты порошковым лаком цвета RAL 7032.

Тип
Мощн. [кВА]
L [мм]
B max [мм]
H
[мм]
d [мм]
e [мм]
k [мм]
H1
[мм]
w [мм]
f [мм]
Масса [кг]
Исполн.
ET3o_* - 0,05
0,05
100
78
101
80
40
55
-
85
5 x 8
1,5
A
ET3o_* - 0,15
0,15
125
91
121
100
55
71
-
105
5 x 8
2,9
A
ET3o_* - 0,3
0,3
155
105
146
130
71
91
-
130
8 x 12
6,0
A
ET3o_* - 0,5
0,5
190
118
172
170
68
92
-
155
8 x 12
10
A
ET3o_* - 0,8
0,8
190
125
172
170
78
102
-
155
8 x 12
11
A
ET3o_* - 1,0
1,0
210
114
200
175
85
105
-
179
8 x 12
13
A
ET3o_* - 1,5
1,5
240
140
225
190
115
141
-
208
11 x 15
21
A
ET3o_* - 2,0
2,0
240
145
225
190
120
145
-
208
11 x 15
24
A
ET3o_* - 2,5

2,5
240
155
225
190
129
154
-
208
11 x 15
27
A
ET3o_* - 3,0
3,0
300
155
275
240
120
152
-
258
11 x 15
32
A
ET3o_* - 4,0
4,0
300
255
265
240
133
165
-
258
11 x 15
41
A
ET3o_* - 5,0
5,0
300
270
265
240
145
178
-
258
11 x 15
45
A
ET3o_* - 6,3
6,3
300
290
318
240
171
203
53
258
11 x 15
55
A
ET3o_* - 7,5
7,5
360
265
363
310
140
178
53
310
11 x 15
60
A
ET3o_* - 8,0
8,0
360
285
363
310
155
193
53
310
11 x 15
68
A
ET3o_* - 10
10,0
420
280
410
370
166
208
53
-
11 x 15
88
B
ET3o_* - 12,5
12,5
420
280
410
370
166
208
53
-
11 x 15
97
B
ET3o_* - 15
15,0
420
290
410
370
181
223
53
-
11 x 15
105
B
ET3o_* - 16,0
16,0
420
320
410
370
210
253
53
-
11 x 15
125
B
ET3o_* - 20
20,0
480
320
485
430
210
250
65
-
13 x 18
145
B
ET3o_* - 22,5
22,5
480
320
485
430
210
250
65
-
13 x 18
150
B
ET3o_* - 25
25,0
480
330
485
430
220
260
65
-
13 x 18
160
B
ET3o_* - 30
30,0
480
330
485
430
220
260
65
-
13 x 18
170
B
ET3o_* - 40
40,0
540
380
545
490
240
280
65
-
13 x 18
210
B

* - для трансформаторов в морском исполнении W/3 необходимо в обозначении прибавить букву "M"

Примечание:
Производитель оставляет за собой право введения изменений, вытекающих в процессе непрерывного усовершенствования изделий. По предварительному согласованию возможным является исполнение трансформатора в иной версии.

скачать описание в формате pdf
