Изделия - Трансформаторы для применение
в горнодобывающей промышленности

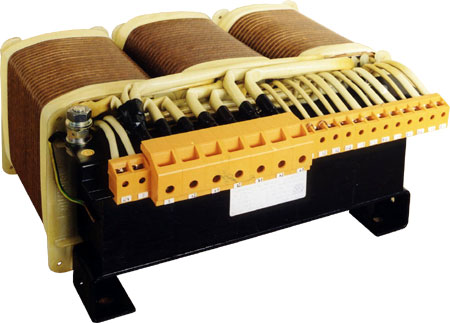

Трехфазные трансформаторы для применение
в горнодобывающей промышленности ET3oG,
ET3SG
мощностью от 0,05 кВA
дo 630
кВA
Технические данные
Исполнение: |
трансформаторы изготавливаются согласно требованиям
PN G-50003 |
Класс изоляции: |
E (стандартно), F либо H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы либо кабельные клеммы |
Крепеж: |
на 4 винта с помощью уголков |
Описание
Tрехфазные трансформаторы в исполнении для горнодобывающей
промышленности типа ET3SG i ET3oG находят применение чаще всего в схемах
питания автоматики устройств, работающих как на поверхности, так и под
землей. В стандартном исполнении трансформаторы приспособлены к закреплению
при помощи основания, приваренного к сердечнику, или при помощи прикручиваемых
угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно
требованиям приведенным в заказе. Токовые зажимы могут быть расположены
только с одной стороны или с обеих сторон трансформатора.
По желанию, трансформаторы могут устанавливаться в кожухах со степенью
защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей
через сальниковые уплотнения.

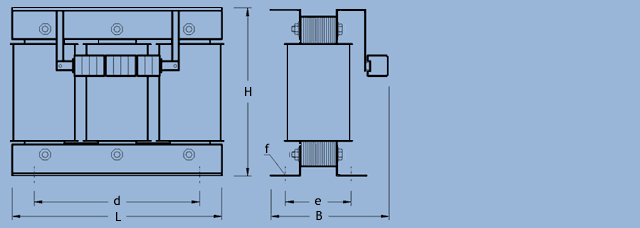

Тип |
Мощн. [кВА] |
Примерные данные |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
ET3oG, ET3SG |
3,5 |
3x500V/500V/220V Yy0 |
300 |
175 |
265 |
240 |
141 |
11 x 15 |
34 |
ET3oG, ET3SG |
6,3 |
3x500V/380V Dyn5 |
300 |
205 |
265 |
240 |
171 |
11 x 15 |
60 |
ET3oG, ET3SG |
25 |
3x500V/400V Dyn5 |
480 |
325 |
475 |
430 |
220 |
11 x 15 |
147 |
ET3oG, ET3SG |
63 |
3x500V/40V Dyn1 |
775 |
435 |
550 |
590 |
251 |
13 x 18 |
377 |
ET3oG, ET3SG |
120 |
3x1000V/480V Yyn0 |
885 |
515 |
415 |
специальное исполение
|
577 |
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. Таблица включает
только перечень продукции. По предварительному согласованию возможным
является исполнение трансформатора в иной версии.
|
