Изделия - Трансформаторы разделительные

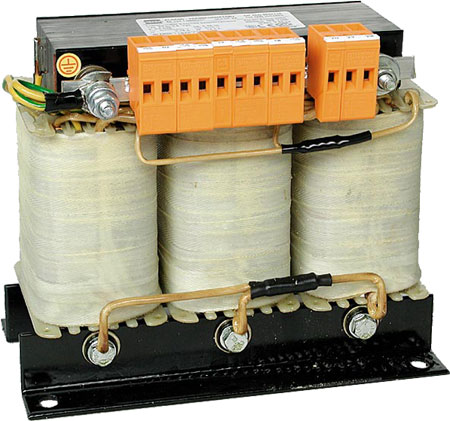

Трехфазные разделительные трансформаторы
ET3S мощностью от 0,05 кВA
дo 10,0 кВА
Технические данные
| Исполнение: | трансформаторы разделительные изготавливаются согласно требованиям EN 61558-1 и EN 61558-2-1 и IEC 60726+A1 |
| Класс изоляции: | E - стандартно либо F - для специальных исполнений |
| Степень защиты: | IP 00 |
| Класс защищенности: | I |
| Частота: | 50/60 Гц |
| Напряжение первичной ообмотки: | до 1000 В |
| Напряжение вторичной ообмотки: | до 1000 В |
| Токовые клеммы: | токовые клеммы номинального сечения от 4 мм2 до 150 мм2 либо медные шины |
| Крепеж: | с помощью уголков |
Описание
Pазделительные трансформаторы предназначены для питания осветительных сетей, систем управления и т.п. В стандартном исполнении трансформаторы приспособлены к монтажу с помощью прикручиваемых уголков. По согласованию трансформаторы могут иметь большее количество выводов. Токовые клеммы могут быть размещены только с одной либо по обеим сторонам трансформатора. По желанию трансформаторы могут быть собраны в корпусах со степенями защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей через дроссельную катушку. В стандартном исполнении корпуса покрыты порошковым лаком цвета RAL 7032.

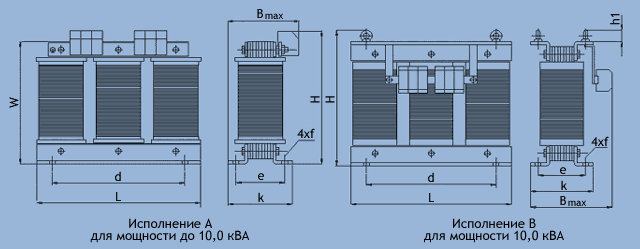

Тип |
Мощн. кВА] |
L [мм] |
B max [мм] |
H [мм] |
d [мм] |
e [мм] |
k [мм] |
h1 [мм] |
w [мм] |
f [мм] |
Масса [кг] |
Исполн. |
| ET3S_* - 0,05 |
0,05 |
100 |
78 |
101 |
80 |
40 |
55 |
- |
85 |
5 x 8 |
1,5 |
A |
| ET3S_* - 0,15 | 0,15 |
125 |
91 |
121 |
100 |
55 |
71 |
- |
105 |
5 x 8 |
2,9 |
A |
| ET3S_* - 0,3 |
0,3 |
155 |
105 |
146 |
130 |
71 |
91 |
- |
130 |
8 x 12 |
6,0 |
A |
| ET3S_* - 0,5 | 0,5 |
190 |
118 |
172 |
170 |
68 |
92 |
- |
155 |
8 x 12 |
10 |
A |
| ET3S_* - 0,8 |
0,8 |
190 |
125 |
172 |
170 |
78 |
102 |
- |
155 |
8 x 12 |
11 |
A |
| ET3S_* - 1,0 | 1,0 |
210 |
114 |
200 |
175 |
85 |
105 |
- |
179 |
8 x 12 |
13 |
A |
| ET3S_* - 1,5 |
1,5 |
240 |
140 |
225 |
190 |
115 |
141 |
- |
208 |
11 x 15 |
21 |
A |
| ET3S_* - 2,0 | 2,0 |
240 |
145 |
225 |
190 |
120 |
145 |
- |
208 |
11 x 15 |
24 |
A |
| ET3S_* - 2,5 |
2,5 |
240 |
155 |
225 |
190 |
129 |
154 |
- |
208 |
11 x 15 |
27 |
A |
| ET3S_* - 3,0 | 3,0 |
300 |
155 |
275 |
240 |
120 |
152 |
- |
258 |
11 x 15 |
32 |
A |
| ET3S_* - 4,0 |
4,0 |
300 |
255 |
265 |
240 |
133 |
165 |
- |
258 |
11 x 15 |
41 |
A |
| ET3S_* - 5,0 | 5,0 |
300 |
270 |
265 |
240 |
145 |
178 |
- |
258 |
11 x 15 |
45 |
A |
| ET3S_* - 6,3 |
6,3 |
300 |
290 |
318 |
240 |
171 |
203 |
53 |
258 |
11 x 15 |
55 |
A |
| ET3S_* - 7,5 | 7,5 |
360 |
265 |
363 |
310 |
140 |
178 |
53 |
310 |
11 x 15 |
60 |
A |
| ET3S_* - 8,0 |
8,0 |
360 |
285 |
363 |
310 |
155 |
193 |
53 |
310 |
11 x 15 |
68 |
A |
| ET3S_* - 10,0 | 10,0 |
420 |
280 |
410 |
370 |
166 |
208 |
53 |
- |
11 x 15 |
88 |
B |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. По предварительному
согласованию возможным является исполнение трансформатора в иной версии.
