Трехфазные трансформаторы в системе Скотта ET3S2
мощностью от 0,05 кВA дo 200
кВА
Технические данные
Исполнение: |
трансформаторы изготавливаются согласно требованиям
IEC 60726+A1 |
Класс изоляции: |
F (стандартно), E, B или H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы, кабельные клеммы либо медные шины |
Крепеж: |
с помощью уголков |
Описание
Два однофазных трансформатора, работающие в соответствующей
конфигурации, образуют так наз. схему Скотта с присвоенным символом ET3S2.
Это один из способов преобразования трехфазной цепи в двухфазную. Трансформаторы
Скотта находят применение, кроме проч., в электротермии. В стандартном
исполнении трансформаторы приспособлены к закреплению при помощи основания,
приваренного к сердечнику, или при помощи прикручиваемых угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно
требованиям приведенным в заказе. Токовые зажимы могут быть расположены
только с одной стороны или с обеих сторон трансформатора.

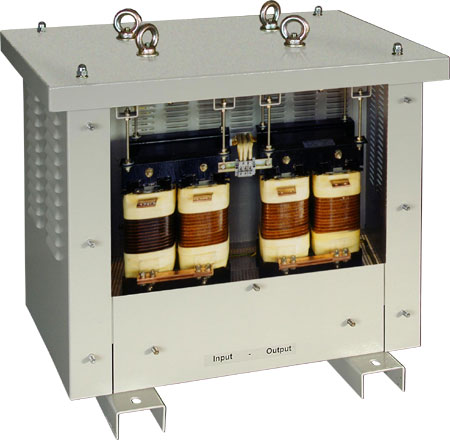

По желанию, трансформаторы могут устанавливаться в кожухах со степенью
защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей
через сальниковые уплотнения.
Тип |
Мощн. [кВА] |
Примерные данные |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
ET3S2 |
12 |
3x400V/2x230V |
690 |
445 |
645 |
490 |
390 |
11 x 15 |
116 |
ET3S2 |
45 |
3x230V/2x31,5V |
1060 |
760 |
860 |
690 |
710 |
11 x 15 |
365 |
ET3S2 |
56 |
3x380V/2x40V |
1060 |
760 |
860 |
770 |
710 |
11 x 15 |
469 |
ET3S2 |
70 |
3x380 5%V/2x63V |
1300 |
760 |
880 |
900 |
710 |
17 x 25 |
577 |
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий.
|
