Изделия - Трансформаторы силовые

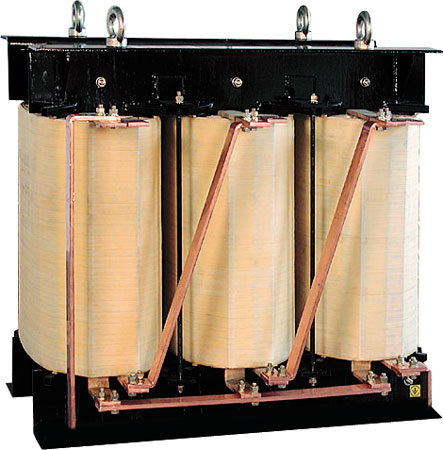

Трехфазные трансформаторы силовые ET3S мощностью
от 10 кВA дo 630 кВА
Технические данные
Исполнение: |
трансформаторы силовые изготавливаются согласно требованиям
IEC 60726+A1 |
Класс изоляции: |
E (стандартный до 10 кВA), F (стандартный свыше 10 кВA) либо H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы, кабельные клеммы либо медные шины |
Крепеж: |
на 4 винта с помощью уголков |
Описание
Трансформаторы силовые предназначены для питания энергоемкого
электрооборудования, а также для применения в других отраслях промышленности.
В стандартном исполнении трансформаторы приспособлены к монтажу с помощью
крепежных уголков. Количество выводов со стороны первичной и вторичной
обмоток - по согласованию с получателем.
По желанию трансформаторы могут быть собраны в корпусах со степенями
защиты IP 23, IP 44 и IP 54 с возможностью вывода питающих кабелей через
дроссельные катушки. В стандартном исполнении корпуса покрыты порошковым
лаком цвета RAL 7032.

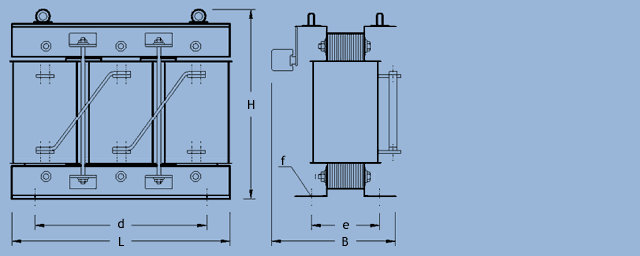

Тип |
Мощн. [кВА] |
L [mm] |
B max [mm] |
H [mm] |
d [mm] |
e [mm] |
k [mm] |
H1 [mm] |
f [mm] |
Масса [кг] |
ET3S_* - 10,0 |
10,0 |
420 |
280 |
410 |
370 |
166 |
208 |
53 |
11 x 15 |
88 |
ET3S_* - 12,5 |
12,5 |
420 |
280 |
410 |
370 |
166 |
208 |
53 |
11 x 15 |
90 |
ET3S_* - 15,0 |
15,0 |
420 |
290 |
410 |
370 |
181 |
223 |
53 |
11 x 15 |
110 |
ET3S_* - 16,0 |
16,0 |
420 |
290 |
410 |
370 |
181 |
223 |
53 |
11 x 15 |
115 |
ET3S_* - 20,0 |
20,0 |
480 |
310 |
485 |
430 |
200 |
240 |
65 |
13 x 18 |
125 |
ET3S_* - 22,5 |
22,5 |
480 |
310 |
485 |
430 |
200 |
240 |
65 |
13 x 18 |
125 |
ET3S_* - 25,0 |
25,0 |
480 |
310 |
485 |
430 |
200 |
240 |
65 |
13 x 18 |
130 |
ET3S_* - 30,0 |
30,0 |
480 |
320 |
485 |
430 |
210 |
250 |
65 |
13 x 18 |
150 |
ET3S_* - 40,0 |
40,0 |
540 |
380 |
545 |
490 |
240 |
280 |
65 |
13 x 18 |
210 |
ET3S_* - 50,0 |
50,0 |
540 |
400 |
545 |
490 |
240 |
280 |
65 |
13 x 18 |
250 |
ET3S_* - 63,0 |
63,0 |
690 |
410 |
610 |
590 |
220 |
310 |
71 |
13 x 18 |
300 |
ET3S_* - 75,0 |
75,0 |
690 |
440 |
610 |
590 |
240 |
330 |
71 |
13 x 18 |
340 |
ET3S_* - 80,0 |
80,0 |
690 |
480 |
610 |
590 |
260 |
350 |
71 |
13 x 18 |
365 |
ET3S_* - 100,0 |
100,0 |
690 |
500 |
610 |
590 |
270 |
360 |
71 |
13 x 18 |
400 |
ET3S_* - 115,0 |
115,0 |
690 |
540 |
610 |
590 |
290 |
380 |
71 |
13 x 18 |
460 |
ET3S_* - 120,0 |
120,0 |
720 |
550 |
715 |
620 |
280 |
390 |
71 |
17 x 25 |
480 |
ET3S_* - 125,0 |
125,0 |
720 |
550 |
715 |
620 |
290 |
400 |
71 |
17 x 25 |
525 |
ET3S_* - 160,0 |
160,0 |
870 |
550 |
880 |
560 |
290 |
400 |
80 |
17 x 25 |
680 |
ET3S_* - 200,0 |
200,0 |
870 |
590 |
880 |
560 |
330 |
440 |
80 |
17 x 25 |
820 |
ET3S_* - 225,0 |
225,0 |
870 |
610 |
880 |
560 |
350 |
460 |
80 |
17 x 25 |
910 |
ET3S_* - 250,0 |
250,0 |
870 |
630 |
880 |
560 |
370 |
480 |
80 |
17 x 25 |
980 |
ET3S_* - 315,0 |
315,0 |
975 |
650 |
1020 |
620 |
400 |
500 |
100 |
17 x 25 |
1280 |
ET3S_* - 400,0 |
400,0 |
975 |
670 |
1020 |
620 |
420 |
520 |
100 |
17 x 25 |
1460 |
ET3S_* - 500,0 |
500,0 |
1050 |
660 |
1100 |
650 |
430 |
540 |
122 |
17 x 25 |
1750 |
ET3S_* - 630,0 |
630,0 |
1050 |
680 |
1100 |
650 |
450 |
560 |
122 |
17 x 25 |
2080 |
* - для трансформаторов в морском исполнении W/3 необходимо в обозначении
прибавить букву "M"
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий.
Таблица включает только перечень продукции.
скачать
описание в формате pdf
|
