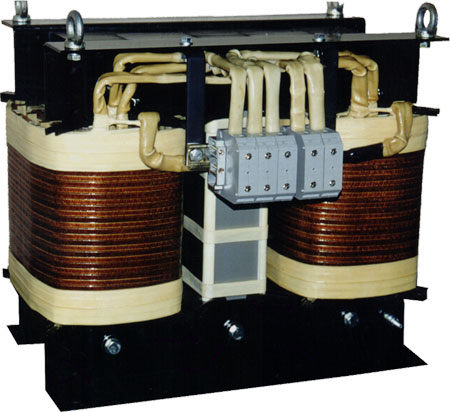

Трансформаторы для смены числа фаз с 3 на 1
ET3V1 мощностью от 0,05 кВA
дo 100 кВA
Технические данные
Исполнение: |
трансформаторы изготавливаются согласно требованиям
IEC 60726+A1 И EN 61558 |
Класс изоляции: |
F (стандартно), E, B или H |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
до 1000 В |
Напряжение вторичной ообмотки: |
до 1000 В |
Токовые клеммы: |
токовые клеммы, кабельные клеммы либо медные шины |
Крепеж: |
с помощью уголков |
Описание
Питание однофазных нагрузок большой мощности потребления
происходит часто с помощью трансформаторов типа ET3V1 с обмотками, соединенными
V-образно. Трансформаторы такого типа устроены подобно трехфазным трансформаторам
за исключением однако обмотки, находящейся обычно на центральной колоне
сердечника. Производя соответствующие подключения остальных обмоток,
получаем трансформатор, запитываемый от трехфазной цепи, но со вторичной
обмотки питаем однофазную цепь. В стандартном исполнении трансформаторы
приспособлены к закреплению при помощи основания, приваренного к сердечнику,
или при помощи прикручиваемых угловых профилей.
Количество ответвлений на первичной обмотке и на вторичной обмотке согласно
требованиям приведенным в заказе. Токовые зажимы могут быть расположены
только с одной стороны или с обеих сторон трансформатора.
По желанию, трансформаторы могут устанавливаться в кожухах со степенью
защиты ИП 23, ИП 44 или ИП 54 с возможностью вывода питающих кабелей
через сальниковые уплотнения.
Тип |
Мощн. [кВА] |
Примерные данные |
L [мм] |
B [мм] |
H [мм] |
d [мм] |
e [мм] |
f [мм] |
Масса [кг] |
ET3V1 |
2,5 |
3x380V/1x42V/220V Vv0 |
300 |
155 |
337 |
240 |
120 |
11 x 15 |
30 |
ET3V1 |
15 |
3x440-415-380V/1x15V Vv0 |
510 |
450 |
470 |
430 |
230 |
11 x 15 |
178 |
ET3V1 |
25 |
3x480V/1x120V Vv0 |
525 |
400 |
465 |
430 |
240 |
11 x 15 |
198 |
ET3V1 |
56 |
3x380V/1x44V Vv0 |
690 |
530 |
555 |
590 |
271 |
11 x 15 |
451 |
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий.
|
