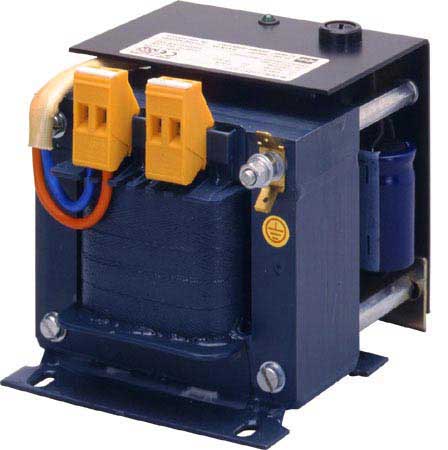

Однофазные блоки питания EZ1
Технические данные
Исполнение: |
Однофазные блоки питания изготавливаются согласно IEC
61558:2000 |
Класс изоляции: |
T40E - в наземной версии N/3, T45E - в морской версии W/3 |
Степень защиты: |
IP 00 |
Класс защищенности: |
I |
Частота: |
50/60 Гц |
Напряжение первичной ообмотки: |
от 100 до 500 В Б5% |
Напряжение вторичной ообмотки: |
24 В DC (стандартно) |
Пульсации: |
48 % без сглаживающей систем
4 % с дополнительной сглаживающей системой |
Токовые клеммы: |
токовые клеммы номинального сечения от 1,5 мм2 до 10 мм2 |
Крепеж: |
с помощью уголков |
Описание
Однофазные блоки питания с мостом Греца, изготавливаются
на основе разделительных и изолирующих трансформаторов. Предназначены
для питания приемников и установок требующих постоянного нестабилизированного
напряжения. Блоки питания оснащены диодом, сигнализирующим рабочий режим.
В стандартном исполнении блоки питания приспособлены к закре-плению с
помощью закрепляющих угловых профилей.
Блоки питания, по желанию, могут быть оснащены термической системой защиты
от коротких замыканий для Iвых 70
А DC и термо-магнитной системой защиты от перегрузки для Iвых 30
А DC.
Тип |
UВЫ [V] |
IВЫ [A] |
L [mm] |
Bmax [mm] |
H [mm] |
d [mm] |
e [mm] |
f [mm] |
Масса [кг] |
EZ1_* - 0,05 |
24 |
1,0 |
78 |
107 |
95 |
56 |
48 |
4,8 x 9,0 |
1,6 |
EZ1_* - 0,05 |
24 |
1,5 |
78 |
107 |
95 |
56 |
48 |
4,8 x 9,0 |
1,9 |
EZ1_* - 0,075 |
24 |
2,0 |
84 |
110 |
100 |
64 |
48 |
4,8 x 9,0 |
2,0 |
EZ1_* - 0,10 |
24 |
2,5 |
84 |
120 |
100 |
64 |
63 |
4,8 x 9,0 |
2,4 |
EZ1_* - 0,10 |
24 |
3,0 |
84 |
120 |
100 |
64 |
63 |
4,8 x 9,0 |
2,7 |
EZ1_* - 0,13 |
24 |
4,0 |
105 |
135 |
100 |
84 |
62 |
5,8 x 11,0 |
3,0 |
EZ1_* - 0,25 |
24 |
7,5 |
105 |
165 |
112 |
84 |
70 |
5,8 x 11,0 |
5,0 |
EZ1_* - 0,32 |
24 |
10,0 |
120 |
140 |
110 |
90 |
70 |
5,8 x 11,0 |
5,1 |
EZ1_* - 0,50 |
24 |
15,0 |
120 |
187 |
120 |
90 |
101 |
5,8 x 11,0 |
8,2 |
EZ1_* - 0,80 |
24 |
25,0 |
150 |
200 |
146 |
122 |
101 |
7,0 x 13,0 |
11,0 |
Объяснение:
* - следует привести в обозначении: букву "W" - для блоков питания
с дополнительной сглаживающей системой; дополнительно букву "M" -
для морского исполнения W/3
Примечание:
Производитель оставляет за собой право введения изменений, вытекающих
в процессе непрерывного усовершенствования изделий. Возможно изготовление
другой версии блока питания после предварительного согласования. скачать
