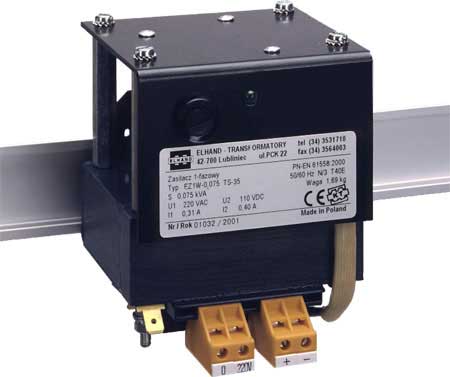

Однофазные блоки питания EZ1T устанавливаемые на шине TS 35 (исполнение T)

Технические данные

Исполнение: Однофазные блоки питания изготавливаются согласно IEC 61558:2000
Класс изоляции: T40E - в наземной версии N/3, T45E - в морской версии W/3
Степень защиты: IP 00
Класс защищенности: I
Частота: 50/60 Гц
Напряжение первичной ообмотки: от 100 до 500 В Б5%
Напряжение вторичной ообмотки: 24 В DC (стандартно)
Пульсации: 48 % без сглаживающей систем
4 % с дополнительной сглаживающей системой
Токовые клеммы: токовые клеммы номинального сечения от 1,5 мм2 до 10 мм2
Крепеж: к шине TS 35 согласно EN 50022 при помощи монтажной пластины

Описание

Однофазные блоки питания с мостом Греца, изготавливаются на основе разделительных и изолирующих трансформаторов. Предназначены для питания приемников и установок требующих постоянного нестабилизированного напряжения. Блоки питания оснащены диодом, сигнализирующим рабочий режим.
Блоки питания приспособлены к прикреплению к шине 35 посредством закрепляющего основания приваренного к сердечнику.
Блоки питания, по желанию, могут быть оснащены термической системой защиты от коротких замыканий для Iвых 70 А DC и термо-магнитной системой защиты от перегрузки для Iвых 30 А DC.

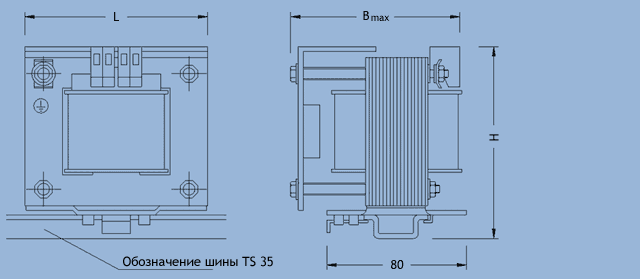

Тип
UВЫ [V]
IВЫ [A]
L [mm]
Bmax [mm]
H [mm]
Масса [кг]
EZ1_* - 0,050 T
24
1,0
78
107
98
1,6
EZ1_* - 0,050 T
24
1,5
78
107
98
1,9
EZ1_* - 0,075 T
24
2,0
84
110
103
2,0
EZ1_* - 0,100 T
24
2,5
84
110
103
2,4
EZ1_* - 0,100 T
24
3,0
84
110
103
2,7

Объяснение:
* - следует привести в обозначении: букву "W" - для блоков питания с дополнительной сглаживающей системой; дополнительно букву "M" - для морского исполнения W/3

Примечание:
Производитель оставляет за собой право введения изменений, вытекающих в процессе непрерывного усовершенствования изделий. Возможно изготовление другой версии блока питания после предварительного согласования.
